Здесь вы сможете найти описание предохранителей и реле Тойота Карина Е (Корона Т190) со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.

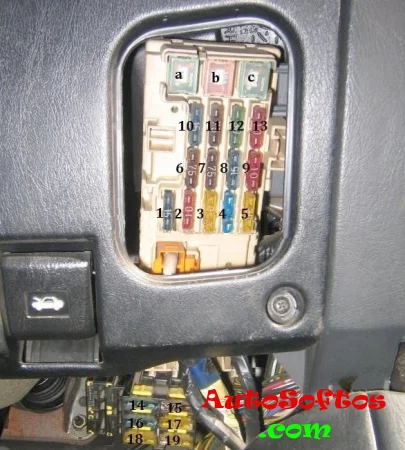

Блок в салоне

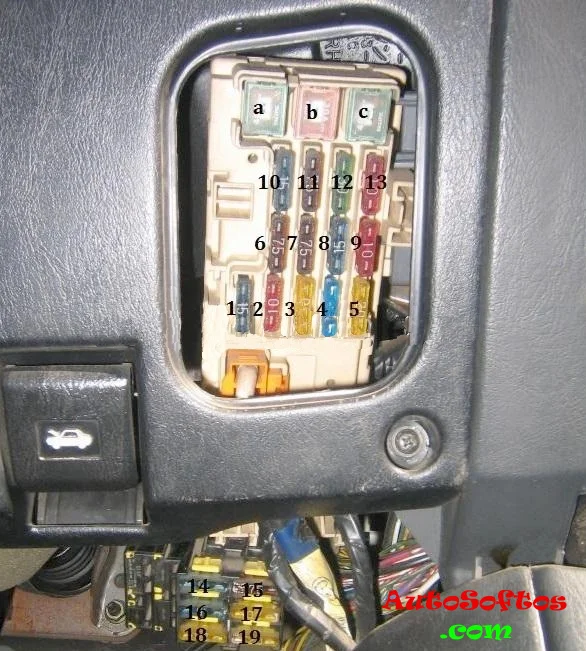

В салоне основной блок с предохранителями находится в панели приборов за защитной крышкой.
Описание
| а. | 40A АМ1 (цепь вывода АМ1 замка зажигания (выводы ACC. IG1. ST1) |
| b. | 30A POWER (стеклоподъемники, люк и центральный замок) |
| с. | 40A DEF (обогреватель заднего стекла) |
| 1. | 15A STOP (стоп-сигналы) |
| 2. | 10A TAIL (габариты) |
| 3. | 20А TAIL MAIN (габариты) |
| 4. | 15А ECU-IG (электроника трансмиссии. АБС, замок системы управления (АКПП) |
| 5. | 20А WIPER (стеклоочистители) |
| 6. | 7,5А ST (система запуска) |
| 7. | 7,5А IGN (зажигание) |
| 8. | 15А CIG & RAD (прикуриватель, магнитола, часы, антенна) |
| 9. | 10А TURN (сигналы поворота) |
| 10. | 15А ECU-В (АБС, электро питание центрального замка) |
| 11. | 7,5А PANEL (освещение приборов. освещение перчаточного ящика) |
| 12. | 30А FR DEF (обогреватель заднего стекла) |
| 13. | 10А GAUGE (приборы) |
| 14. | 20А SEAT HTR (подогреватель сидений) |
| 15. | 10А MIR HTR (обогреватель зеркал) |
| 16. | 20А FUEL HTR (подогреватель топлива) |
| 17. | 15А FR DEF IAJP (повышение частоты вращения холостого хода при включении обогревателя ветрового стекла) |
| 18. | 7,5А RR DEF 1/UP (повышение частоты вращения холостого хода при включении обогревателя заднего стекла) |
| 19. | 15А FR FOG (противотуманные фары) |
За прикуриватель отвечает предохранитель номер 8 на 15А.
Блоки под капотом
В моторном отсеке возможно расположение несколько блоков с предохранителями и реле.

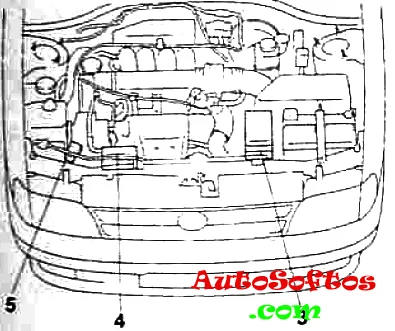

Общая схема расположения блоков
Обозначение
- 3 — основной блок реле и предохранителей
- 4 — блок реле
- 5 — дополнительный блок реле и предохранителей
Основной блок
Возможно несколько вариантов его исполнения.

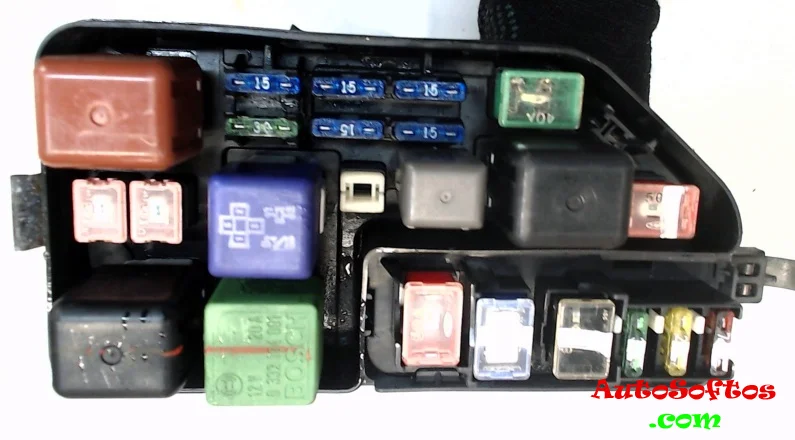

Вариант 1

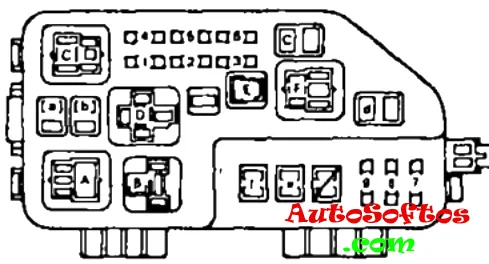

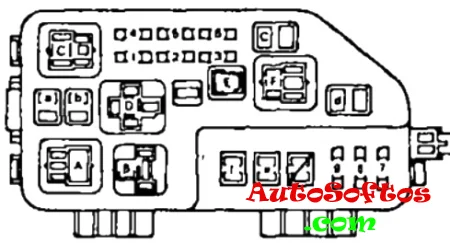

Схема
Назначение
| Предохранители | |
| а. | 50A HTR (отопитель) |
| b. | 40A MAIN (главная плавкая вставка) |
| с. | 30A CDS (вентилятор конденсатора) |
| d. | 30A RDI (вентилятор радиатора кондиционера) |
| e. | 100A ALT (зарядка) |
| f. | 50А ABS (АБС) |
| 1. | 15A HEAD RH* (правая фара) |
| 2. | 15A HEAD LH* (левая фара) |
| 3. | 15A EFI (система впрыска) |
| 4. | запасной |
| 5. | запасной |
| 6. | 15A HAZARD (аварийная сигнализаций) |
| 7. | 10A HORN (звуковой сигнал) |
| 8. | — |
| 9. | 7,5A ALT SENCING (зарядка) |
| 10. | 20А DOME (электро привод и освещение салона) |
| 11. | 30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 ) |
| Реле | |
| А. | STARTER — Стартер |
| В. | HEATER — Отопитель |
| С. | EFI MAIN — Система впрыска |
| D. | ENGINE MAIN — Главное реле |
| Е. | HEAD — Фары |
| F. | HORN — Сигнал |
| G. | FAN №1 — Вентилятор радиатора |

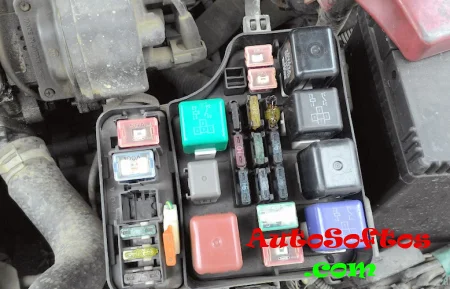

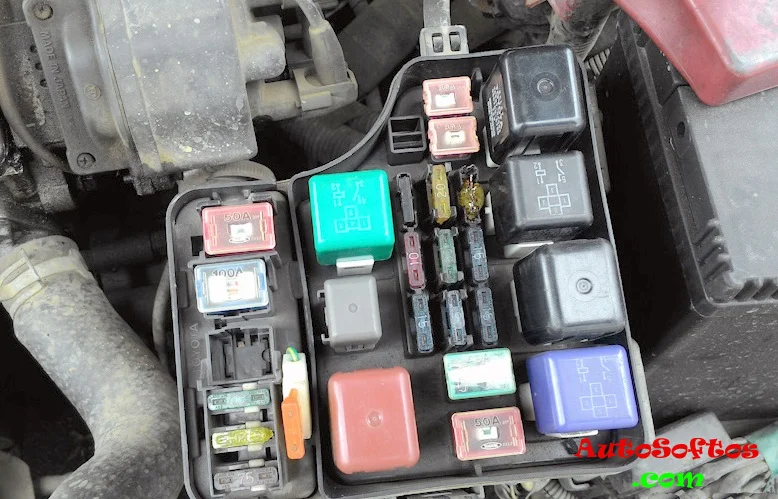

Вариант 2

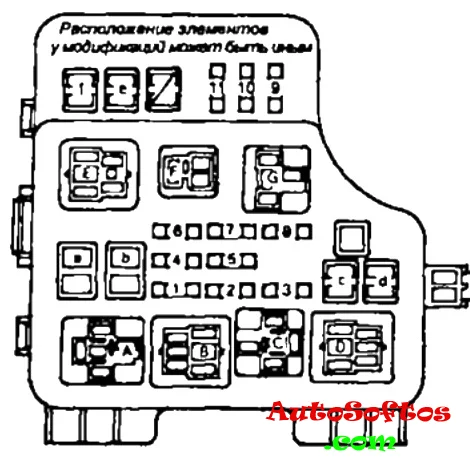

Схема
Расшифровка
| a. | CDS (вентилятор конденсатора) |
| b. | RDI (вентилятор радиатора кондиционера) |
| c. | MAIN (главная плавкая вставка) |
| d. | HTR (отопитель) |
| e. | 100A ALT (зарядка) |
| f. | 50А ABS (АБС) |
| 1. |
|
| 2. | HEAD LH (левая фара) |
| 3. | HORN (звуковой сигнал) |
| 4. |
|
| 5. | HEAD RH* (правая фара) |
| 6. | HAZARD (аварийная сигнализация) |
| 7. | 7,5A ALT SENCING (зарядка) |
| 8. | 20А DOME (электро привод и освещение салона) |
| 9. | 30А AM2 (Цепь AM3 замка зажигания, выводы IG2 ST2 ) |
| Реле | |
| A. | ENGINE MAIN — Главное реле |
| В. | FAN №1 — Вентилятор радиатора |
| C. | HEAD — Фары |
| D. | STARTER — Стартер |
| E. | HORN — Звуковой сигнал |
| F. | HEATER — Отопитель |

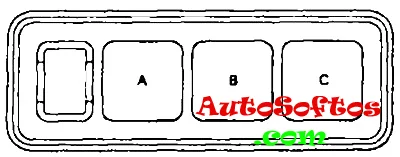

Блок реле
Схема
Описание
- A — A/C FAN №2 — Реле вентилятора радиатора
- B — A/C FAN №3 — Реле вентилятора радиатора
- C — A/C MG CLT — Муфта кондиционера
