Здесь вы найдёте места расположения основных электронных блоков управления, подробное описание предохранителей и реле Тойота Рав 4 (2 поколения) со схемами блоков и фото примерами исполнения. Отдельно отметим предохранитель отвечающий за прикуриватель.
Блоки в салоне

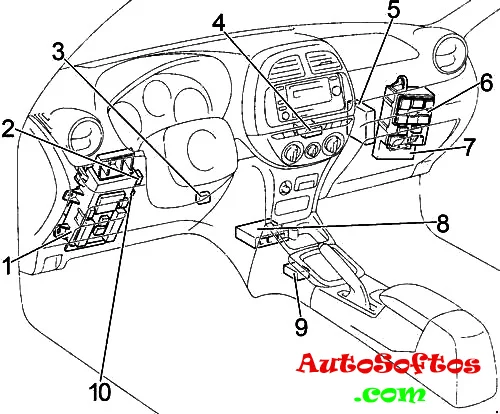

Обще расположение блоков
Схема

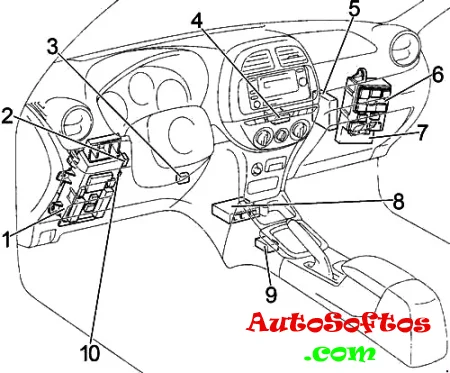

Левое расположение рулевого управления

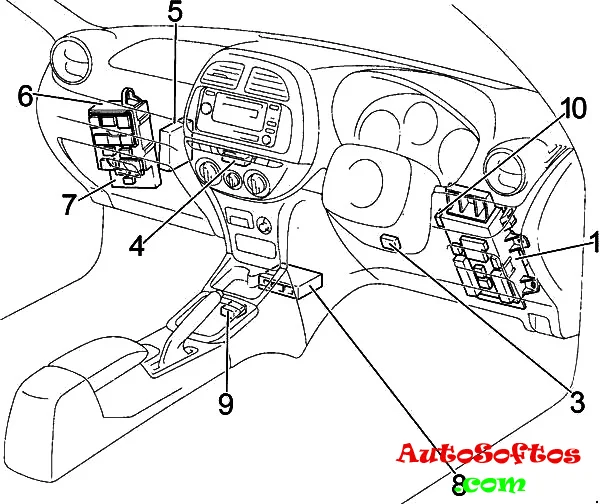

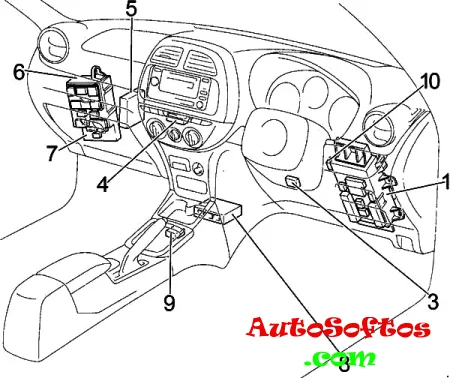

Правое расположение рулевого управления
Описание
- Блок предохранителей
- LHD: Реле габаритного света
- Усилитель транспондера ключа
- Усилитель кондиционера
- Блок управления двигателем и коробкой передач (A/T)
Блок управления двигателем (M/T) - Распределительный блок
- Распределительный блок
- Центральный блок подушек безопасности
- Блок управления блокировкой селектора коробки передач
- Реле указателей поворота (аварийная сигнализация)

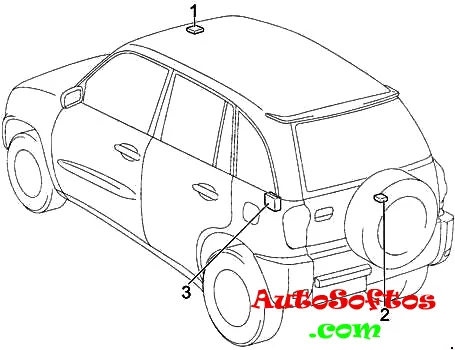

Схема дополнительных элементов
Назначение
- Реле и блок управления люком
- Реле заднего стеклоочистителя
- Ресивер центрального замка

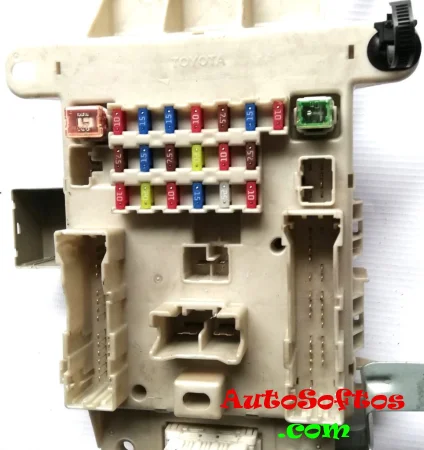

Блок предохранителей

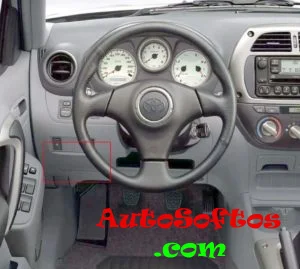

Находится под панелью приборов с левой стороны. Для доступа надо убрать защитную крышку панели.
Схема
Обозначение
| 1. | 10А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач, круиз-контроль, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 2. | 15А CIG — Прикуриватель |
| 3. | 15А POWER OUTLET — Розетка |
| 4. | 10А S-HTR — Подогрев сидений |
| 5. | 7,5А Подсветка панели приборов, комбинация приборов, передний противотуманный свет, обогрев зеркал, кондиционер |
| 6. | 15А FR FOG — Передний противотуманный свет |
| 7. | 10А HORN — Звуковой сигнал |
| 8. | 7,5А TAIL — Габаритный свет, освещение номерного знака, подсветка панели приборов |
| 9. | 15А TAIL&PANEL — Предохранители»PANEL”, «TAIL” |
| 10. | 7,5А ACC — Аудиосистема, блокировка селектора коробки передач, часы, зеркала с электроприводом |
| 11. | 20А DEF — Обогрев заднего стекла |
| 12. | Лампы заднего хода, вентилятор системы охлаждения, кодиционер, индикаторы автоматической коробки передач, система зарядки |
| 13. | 7,5А OBD — Диагностический разъем |
| 14. | 10А IG2 — Индикатор разряда аккумулятора, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система запуска, подушки безопасности, комбинация приборов |
| 15. | 20А DOOR — Центральный замок |
| 16. | 10А MIR HTR — Обогрев зеркал |
| 17. | 15А RR WIP — Задний стеклоочиститель и омыватель |
| 18. | 25А WIP — Стеклоочиститель и омыватель лобового стекла |
| 19. | 10А ECU IG- Аварийная сигнализация, комбинация приборов, ABS, подушки безопасности, блокировка селектора коробки передач, круиз-контроль, VSC, TRC |
| 20. | 30А POWER — Люк, стекло подъемники |
| 21. | 40А AM1 — Розетки, обогрев заднего стекла, предохранители: «ACC”, «CIG”, «ECU IG”, «GAUGE”, «RR WIP”, «S−HTR” и «WIP” |
За работу прикуривателя отвечает предохранитель номер 2 на 15А.
С обратной стороны блока могут крепится некоторые реле.
Схема
Расшифровка
| R1. | Звуковой сигнал |
| R2. | Задний противотуманный свет (RR FOG) |
| R3. | Обогрев заднего стекла (DEF) |
| R4. | Розетки (PWR OUTLET) |
| R5. | Стеклоподъемники, люк (PWR) |
Блоки под капотом

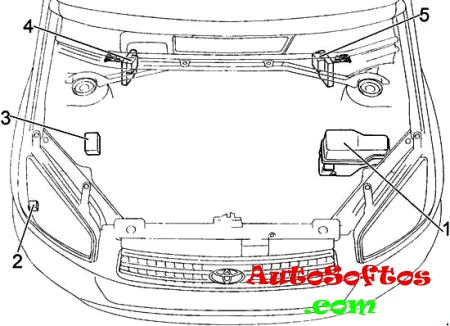

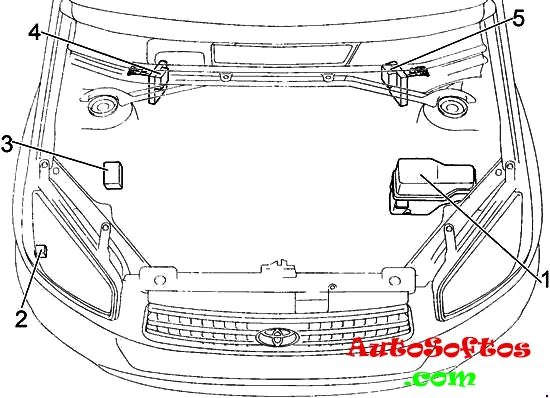

Обще расположение блоков
Схема
Описание
- Блок предохранителей и реле
- Реле очистителей фар
- Блок управления ABS
- LHD: Блок силовых предохранителей
- RHD: Блок силовых предохранителей
Блок предохранителей и реле

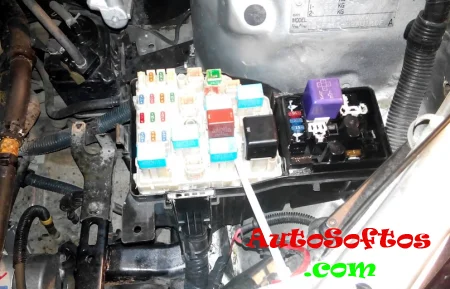

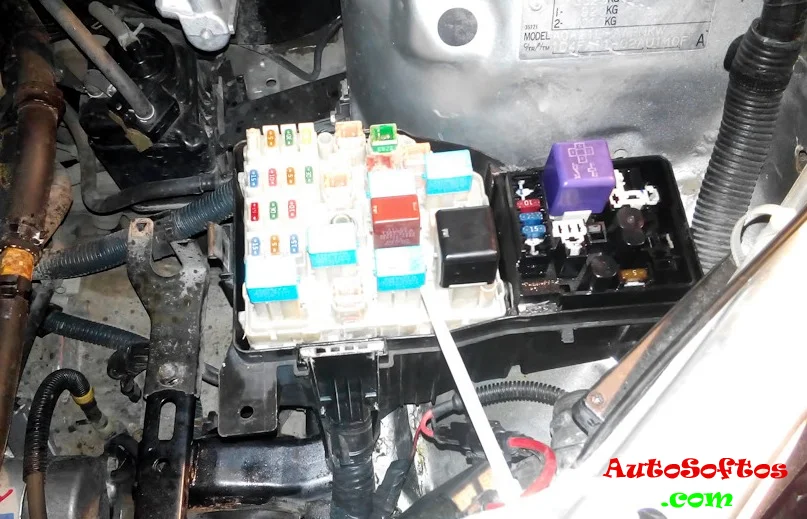

Под капотом основной блок предохранителей и реле находится с левой стороны под защитной крышкой. Может состоять из 2 отделов.

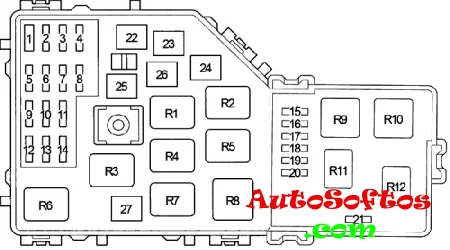

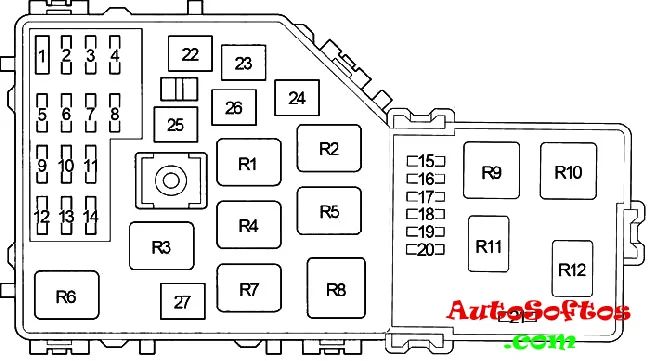

Схема
Назначение предохранителей
| 1. | Перемычка |
| 2. | 5А ALT-S — Система зарядки |
| 3. | 20А A/F — Датчик соотношения воздух топливо |
| 30А RADIO NO.2 — Аудиосистема | |
| 4. | 20А EFI1 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, датчик температуры масла автоматической коробки передач, предохранители: «EFI2”, «EFI3” |
| 5. | 30А CUT — Предохранители: «RADIO”, «DOME” |
| 6. | 10А HAZ — Аварийная сигнализация |
| 7. | 5А EFI2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 8. | 30А ABS 2 — ABS, VSC, TRC, система помощи при торможении |
| 9. | 10А DOME — Персональное освещение, часы, освещение салона, кондиционер, система беспроводного дистанционного управления, индикатор дальнего света, комбинация приборов |
| 10. | 30А MAIN — Предохранители: «H−LP RH” и «H−LP LH” |
| 11. | 10А EFI3 — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система снижения токсичности |
| 12. | 15А RADIO — Аудиосистема |
| 13. | 5А A/C — Кондиционер |
| 14. | 15А IGN — Система запуска, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 15. | — |
| 16. | — |
| 17. | 10А ETCS — Электронная система управления дроссельной заслонкой |
| 18. | 10А H−LP RH — Правая фара |
| 19. | 10А H−LP LH — Левая фара |
| 20. | INJ — Система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 21. | Система запуска |
| 22. | 30А AM2 — Индикатор разряда аккумулятора, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска, подушки безопасности, предохранитель: «IG2” |
| 23. | 40А HTR — Кондиционер /отопитель |
| 24. | 30А H−LP CLN — Очистители фар |
| 30А F−HTR — Подогрев топлива | |
| 25. | 30А CDS — Вентилятор системы охлаждения |
| 26. | 40А ABS 1 — АБС |
| 50А ABS1 — АБС | |
| 27. | 30А RDI — Вентилятор системы охлаждения |
Обозначение реле
| R1. | Блок управления двигателем (EFI MAIN) |
| R2. | Вентилятор системы охлаждения (FAN NO.3) |
| R3. | Зажигание (IG2) |
| R4. | Вентилятор системы охлаждения (FAN NO.2) |
| R5. | Датчик соотношения воздух топливо (A/F) |
| R6. | Вентилятор системы охлаждения (FAN NO.2) |
| R7. | Топливный насос (C/OPN) |
| R8. | Отопитель (HTR) |
| R9. | Стартер (ST) |
| R10. | Дневные ходовые огни (DRL) |
| R11. | Блок управления двигателем |
| R12. | — |
