Диагностика ABS BMW 5 series e34

  • Разместил: klays067;
  • Прочитано: 323;
  • Дата: 25-01-2022, 01:40;
  • Сообщить о ошибке


Ремонт ABS BMW E34. Проверка датчиков ABS BMW E34.
Система состоит из датчиков, определяющих момент блокировки колеса, модуля управления, и гидравлической части подключённой к тормозным магистралям. Система работает следующим образом: когда датчики “засекут” что колесо заблокировалось, “мозги” через гидравлическую систему начинают ослаблять тормозное усилие на это колесо.



Чаще всего ABS не работает из-за проблем с датчиками. Датчики — индукционного типа, состоит собственно из датчика с катушкой и зубчатого металлического диска. При вращении диска, зубья проходят возле датчика и наводят в нём напряжение. Если напряжение нет на выходе датчика (на входе “мозга” ABS) – колесо заблокировано. И это колесо будет “отпускаться” для предотвращения блокировки. “Мозг” ABS контролирует исправность датчиков, если хотя бы один датчик не работает, ABS работать не будет, а на приборке будет постоянно гореть лампочка “ABS”. Ездить с не работающей ABS может быть опасно, нет не из-за того что колёса блокируются, а из-за того что на некоторых ABS “мозг” не сразу понимает что датчик не исправен. Как было на моей E34 BMW. В случае обрыва провода от датчика, напряжение на “мозг” не доходит, как и при целом проводе и заблокированном колесе. То есть для “мозга” это выглядит как заблокированное колесо и он будет “разблокировать” даже при минимально нажатии на педаль тормоза. Как было у меня, выезжаю и з гаража, ABS вроде работает, лампочка ABS не горит. Выезжаю на оживлённую улицу, перед рынком, первый раз немного притормаживаю, и сразу же срабатывает ABS, переднее левое колесо не тормозит вообще — педаль вибрирует. Только через несколько секунд “мозг” доходит что датчик неисправен, ABS полностью отключается — загорается лампочка ABS и наконец то начинает тормозить! Дальше целый день АБС отключена — тормозит нормально.
Диагностика, проверка датчиков. Простой способ поиска несправного датчика.
Самая частая причина это обрыв провода, часто провод рвётся при ремонте ходоки, когда оттягивают стойки в сторону. Датчик представляет собой котушку. Датчик проверятся на обрыв. Берём мультиметр, ставим на измерение сопротивления, сопротивление датчика в пределах тысячи Ом. В BMW Е34 это 1385 +-110 Ом.
Общая методика.

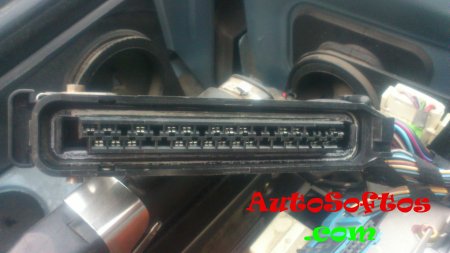

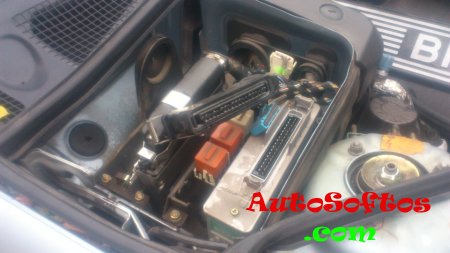

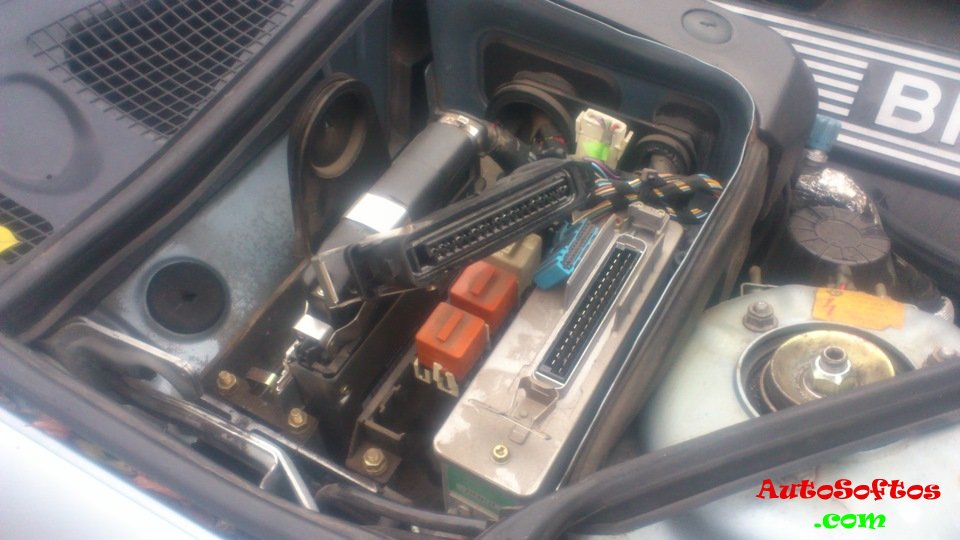

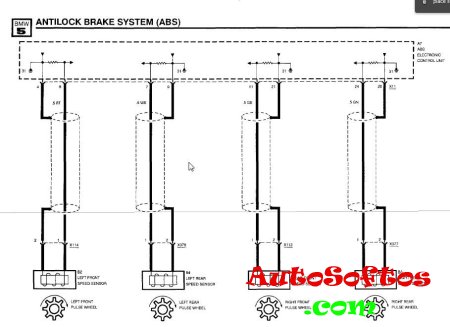

1. Открываем схему. Находим блок ABS, находим к пины к котрым “приходят” датчики.

Для E34 525I M50 90 г.в.
4 и 6 пин — это левый передний
7 и 9 пин — это левый задний
11 и 21 пин — передний правый
24 и 26 пин — задний правый
Для E34 530/540 другая распиновка, ищите в схема.
P.S. на схеме что есть у меня не разборчиво подписаны пины, по этому не указываю,
2. Тестером измеряем сопротивление каждого датчика.
3. Если оно равно бесконечно (обрыв) — то этот датчик или проводка к нему не исправна.
4. Снимаем колесо, находим где разъём датчика в арке. Отключаем и проверяем уже здесь сопротивление датчика. Если десь тоже обрыв. Двигаемся к самому датчику и расматриваем провод на наличие перегибов и обрывов. Часто провод перебиваетcя возле самого датчика. Аккуратненьком спиливаем несколько миллиметров с края датчика, зачищаем провода и снова проверям сопротивление. Если обрыва внутри датчика нет — то допаиваем провода к датчику, хорошо изолируем и едем проверять.

Также систему АВС можно проверить без всяких приборов по самодиагностике.

Система работает на любом Е34.
На каждом автомобиле Е34 где стоит АВС есть своя самодиагностика,

которая работает без всяких дополнительных приборов .Для того чтобы

проверить АВС необходимо:
— Снять машину с ручника.
— Включить зажигание, загорится лампа АВС на 3 сек. когда она погаснет

нажать на педаль тормоза 5 раз и отпустить педаль(делать это надо в

течении первых 10 сек после того как погаснет лампа АВС) .Включится

система диагностики.
— Считаем сколько раз моргнет лампа АВС. Частота моргания около 1 сек.

с интервалом тоже около 1 сек. После окончания диагностики лампа не

будет гореть в течении 3 сек и затем 3 сек горит непрерывно, затем

гаснет. Значит диагностика закончилась. Считать нужно сколько раз

моргнет с интервалом 1 сек. В зависимости от ошибки лампа моргает от 1

до 25 раз. В зависимости от количества- смотрим какая ошибка АВС:
КОДЫ ОШИБОК (количество моргания лампы)(что неисправно)
1-нет неисправностей
4-задний левый датчик
5-задний правый датчик
6-передний правый датчик
7-передний левый датчик
8-эл.магнитный клапан заднего моста(если трубопровод системы АВС общий

на оба задних колеса)
9-эл.магнитный клапан заднего правого колеса(если на машине от блока

АВС идут отдельно трубопроводы на каждое заднее колесо)
10-эл.магнитный клапан переднего правого колеса
11-эл.магнитный клапан переднего левого колеса
14-релейный вентиль
15-насос обратной подачи
21-прибор управления АВС
24-зубчатый венец на любом колесе
25-тормозной переключатель(на педали тормоза)
