Предохранители Audi Allroad С5 их расположения, решение проблем с пневмодвеской

  • Разместил: klays067;
  • Прочитано: 3 084;
  • Дата: 16-06-2022, 01:19;
  • Сообщить о ошибке
Предохранители Audi Allroad С5 их расположения, решение проблем с пневмодвеской


Audi Allroad С5 — полноприводный универсал повышенной проходимости, сделанный на платформе Audi A6. Выпускал в 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах. После этого модель претерпела рестайлинг и производилась под названием Allroad Quattro Audi A6 либо С6. В нашем материале представлены предохранители ауди олроуд и блоки реле со схемами и расшифровкой.

Схема размещения блок предохранителей и реле в ауди allroad





1. 3-х разъемный монтажный блок
2. 8-ми разъемный монтажный блок
3. Центральное распределительное устройство с блоком реле
4. Основной блок предохранителей
5. 13-ти разъемный монтажный блок
6. Монтажный блок в водоотводящем коробе

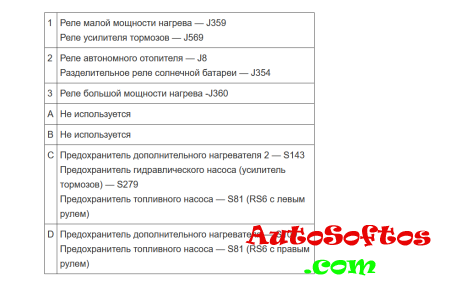

3-х разъемный монтажный блок

Схема

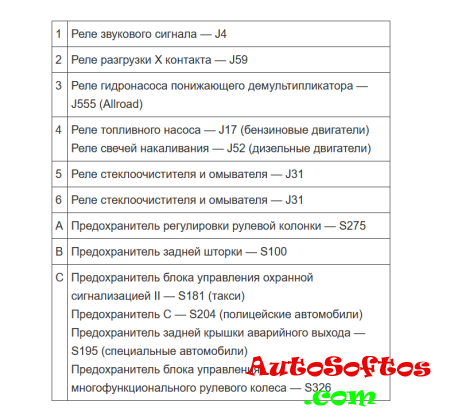

Описание

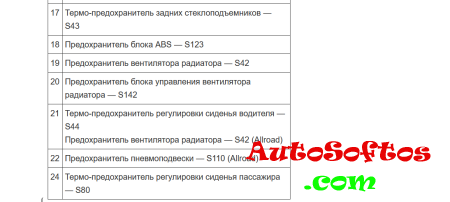

8-ми разъемный монтажный блок





Данный блок реле располагается за центральным распределительным устройством. Вот его схема.




Обозначение схемы






Сгоревшее реле компрессора пневмоподвески, возможная причина её не корректной работы.

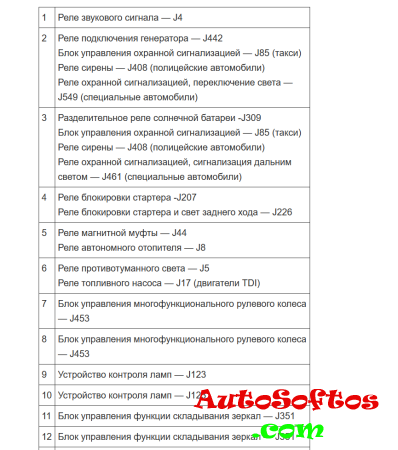

Центральное распределительное устройство




Схема




Таблица с назначением элементов

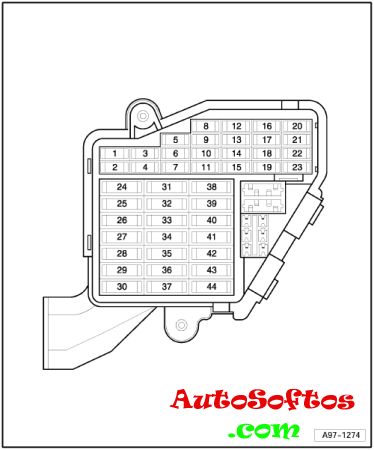

Основной блок предохранителей



Располагается с левого торца приборной панели под защитной крышкой.



Сверяйте описание схемы с таблицей на обратной стороне крышки.

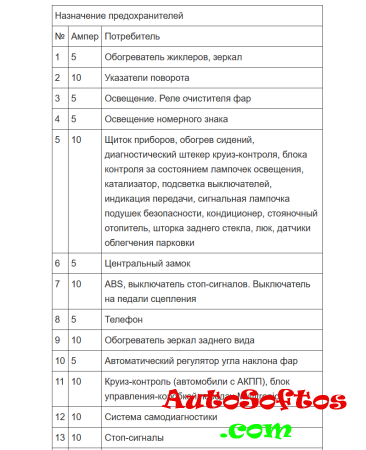

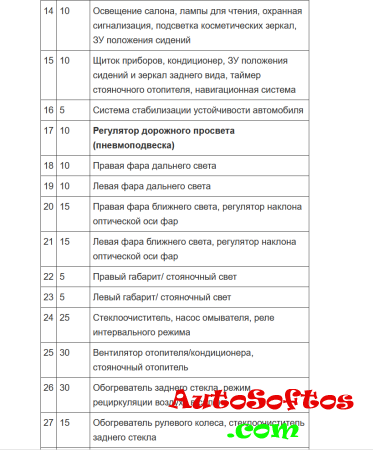

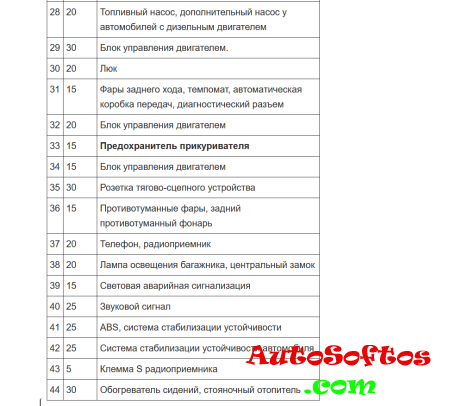

Расшифровка предохранителей ауди олроуд кватро






За прикуриватель отвечает предохранитель номер 33 на 15А.



13-ти разъемный монтажный блок



Схема




Описание

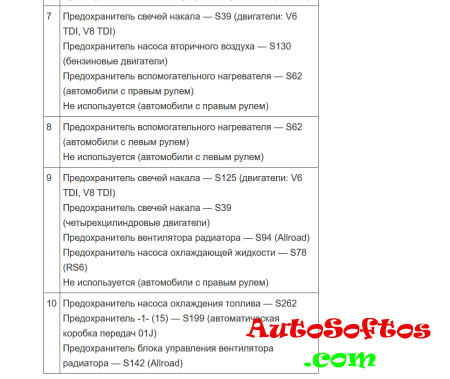

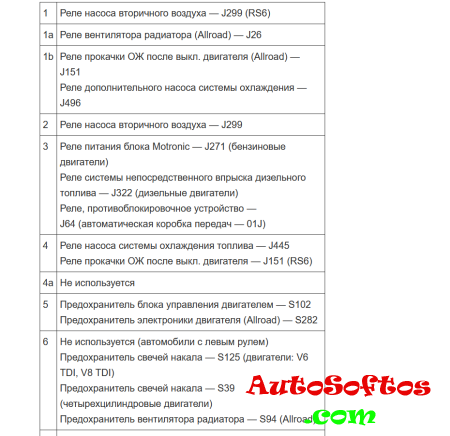

Монтажный блок в водоотводящем коробе





Таблица с расшифровкой






Отдельные предохранители:
Автомобили с левым рулем:
— Вспомогательный нагреватель — S62 (с 2001 года)
Автомобили с правым рулем:
— Вспомогательный нагреватель — S62 (с 2001 года)
— Предохранитель насоса охлаждения топлива — S262
— Предохранитель -1- (15) — S199 (автоматическая коробка передач 01J)
— Предохранитель блока управления вентилятора радиатора — S142 (олроуд)


Руководство по ремонту пневмоподвески



_allroad_autosoftos_com.pdf [2.73 Mb] (cкачиваний: 134)
Посмотреть онлайн файл: _allroad_autosoftos_com.pdf
