Предохранители audi a8 d4 c описанием схем и расположением элементов

  • Разместил: klays067;
  • Прочитано: 534;
  • Дата: 16-06-2022, 16:28;
  • Сообщить о ошибке


Производство третьего поколения Ауди А8 был начато в 2010 году. Данная серия обозначалась как D4/4H. По сравнению с предыдущими сериями, дизайн а8 практически не изменился. Выпускался в 2011, 2013, 2014, 2015, 2016, 2017, 2018 годах. Описание предохранителей audi a8 d4 будут представлены в нашем материале в виде таблиц.

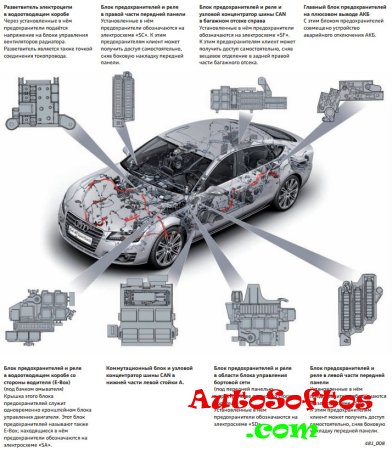

Общая информация а местах расположения блоков реле и предохранителей





Разветвитель электроцепи в водоотводящем коробе. Через установленные в нём предохранители подаётся напряжение на блоки управления вентиляторов радиатора. Разветвитель является также точкой соединения токопровода.

Блок предохранителей в правой части передней панели. Установленные в нём предохранители обозначаются на электросхеме «SC». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели.

Блок предохранителей и реле и узловой концентратор шины CAN в багажном отсеке справа. Установленные в нём предохранители обозначаются на электросхеме «SF». К этим предохранителям клиент может получить доступ самостоятельно, сняв вещевое отделение в задней правой части багажного отсека.

Главный блок предохранителей на плюсовом выводе АКБ. С этим блоком предохранителей совмещено устройство аварийного отключения АКБ.

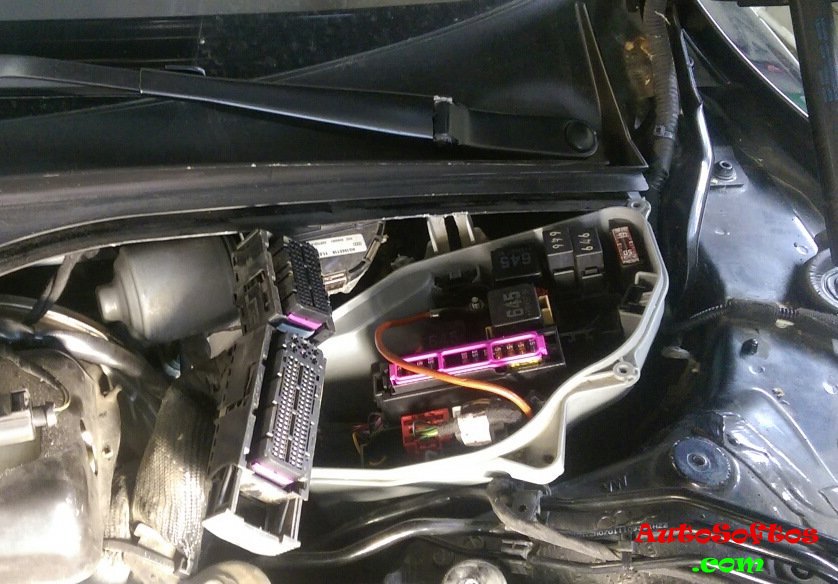

Блок предохранителей и реле в водоотводящем коробе со стороны водителя (E-Box) (под бачком омывателя). Крышка этого блока
предохранителей служит одновременно кронштейном блока управления двигателя. Этот блок предохранителей называют также
E-Box; находящиеся в нём предохранители обозначаются на электросхеме «SA».




Коммутационный блок и узловой концентратор шины CAN в нижней части левой стойки A.

Блок предохранителей и реле в области блока управления бортовой сети. (под передней панелью в пространстве для ног со стороны водителя). Установленные в нём предохранители обозначаются на электросхеме «SD».

Блок предохранителей в левой части передней панели. Установленные в нём предохранители обозначаются на электро схеме «SB». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели.


Блок предохранителей в левой части приборной панели ауди а8 д4

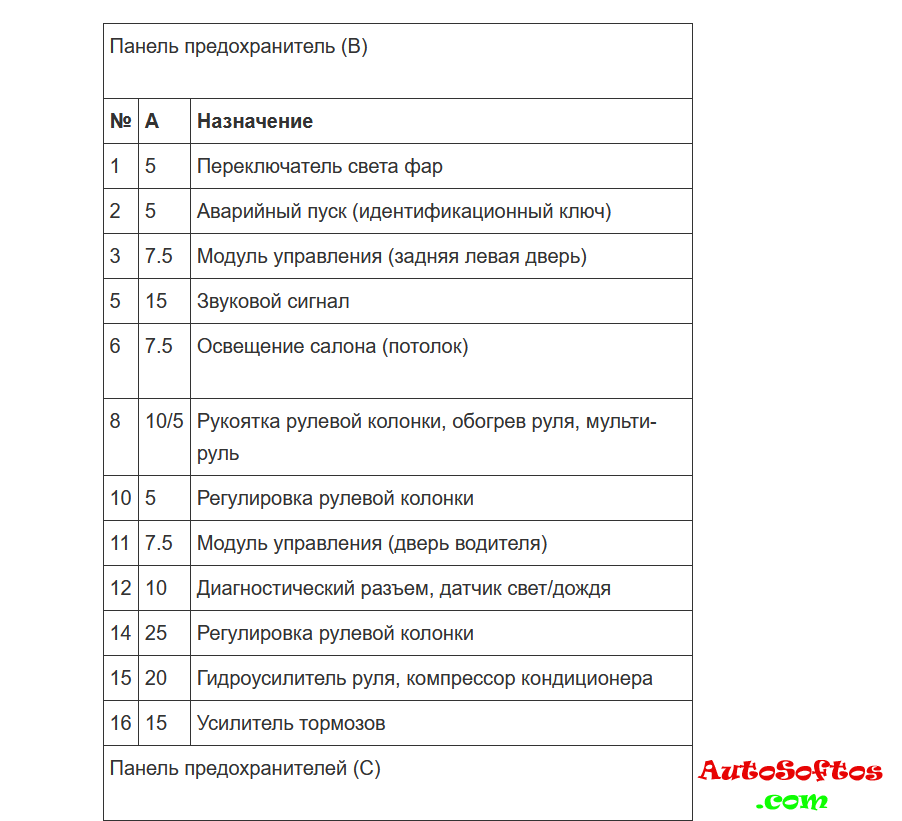

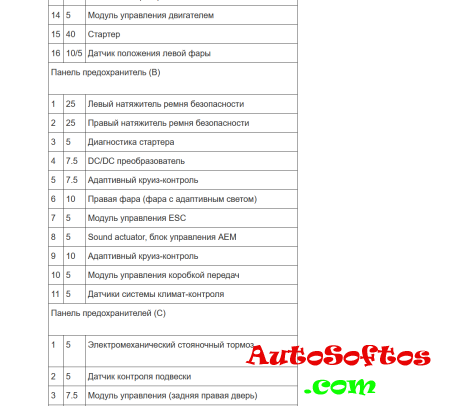

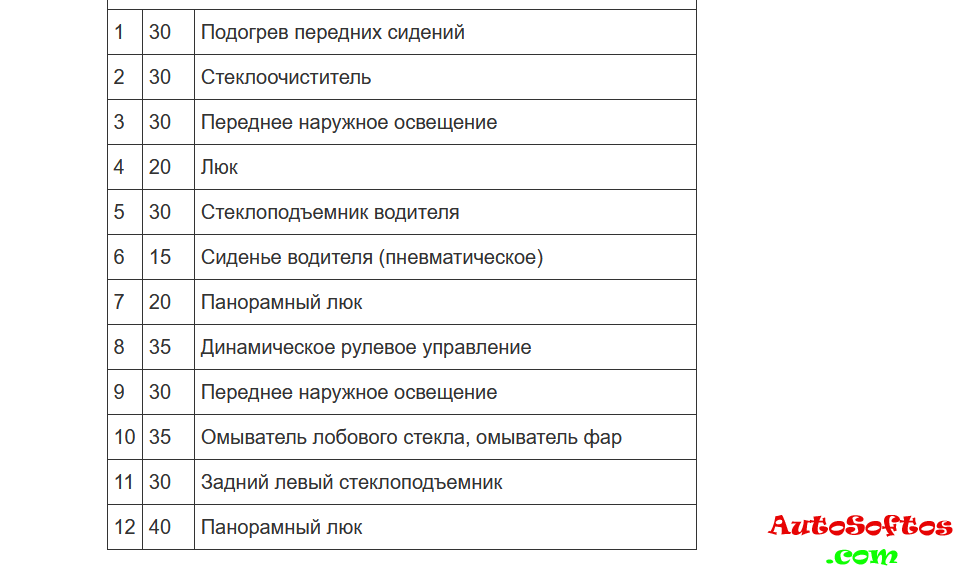

Схема



Предохранители audi a8 d4 c описанием схем и расположением элементов

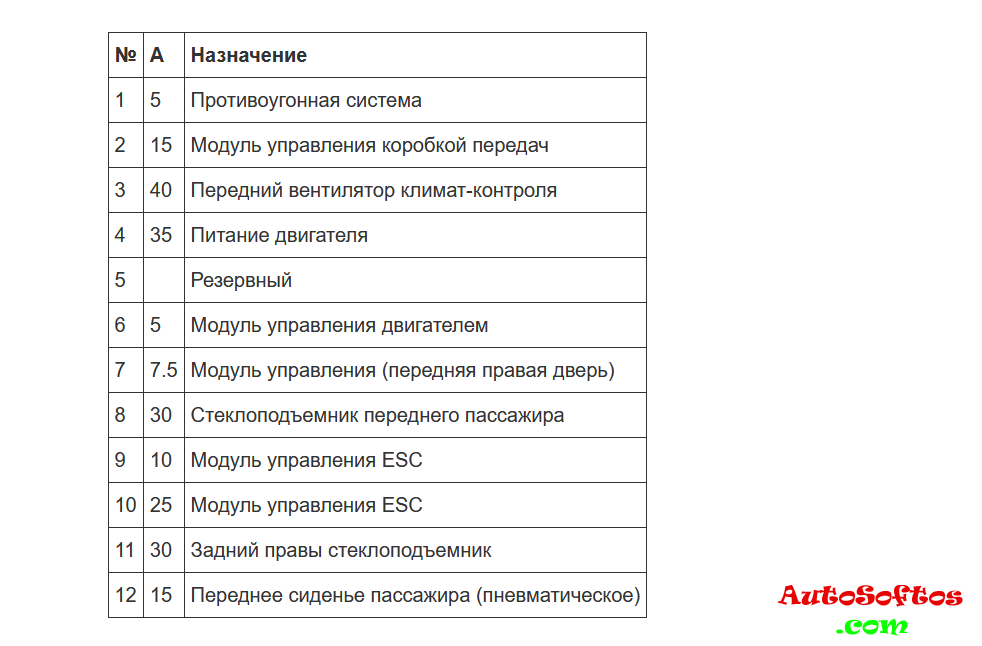

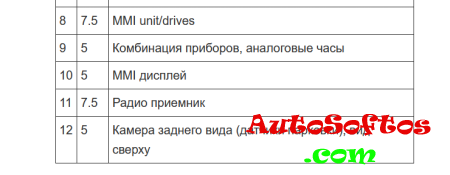

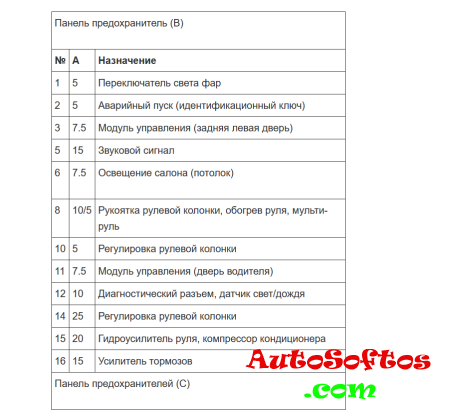

Описание схемы






Блок предохранителей в правой части приборной панели audi a8 d4



Общая схема

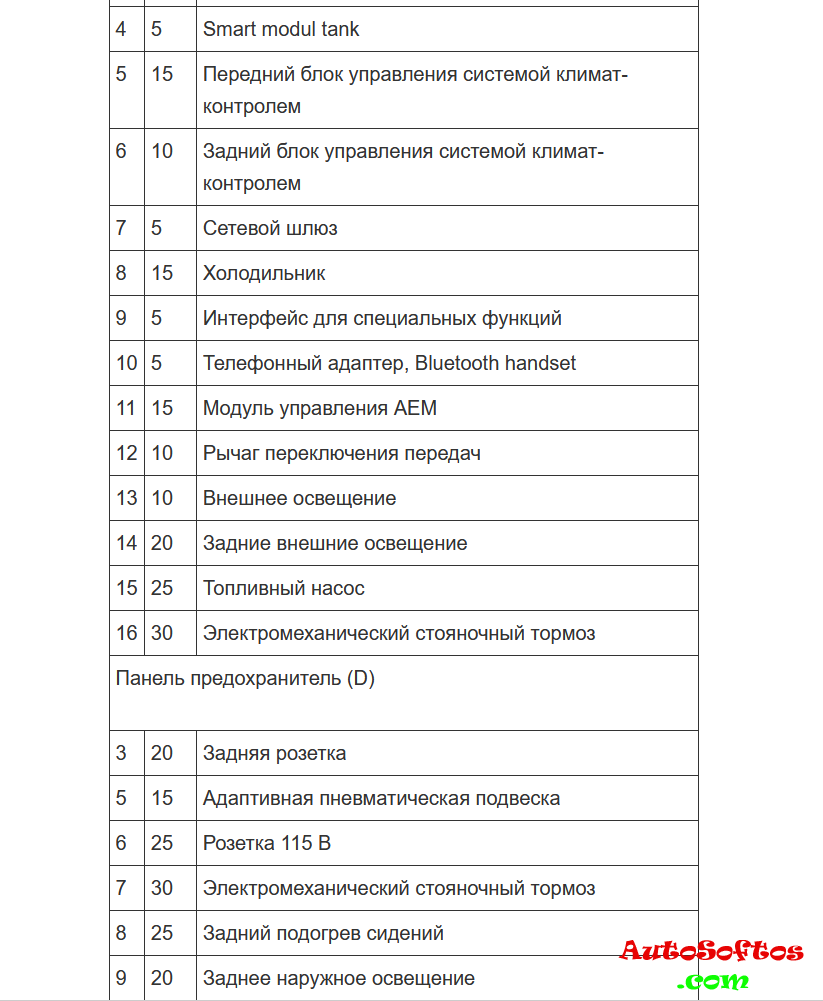

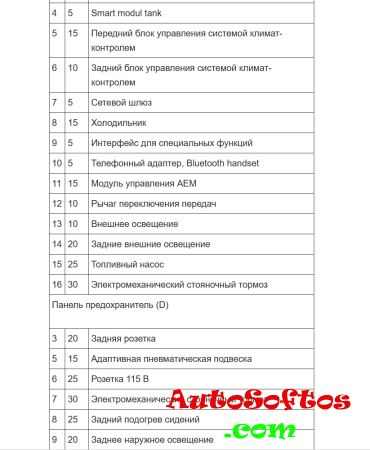

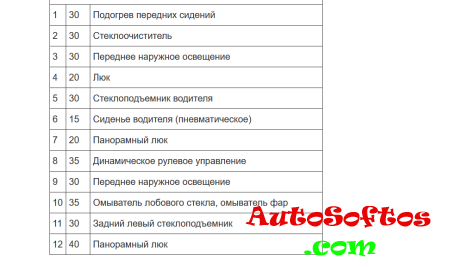

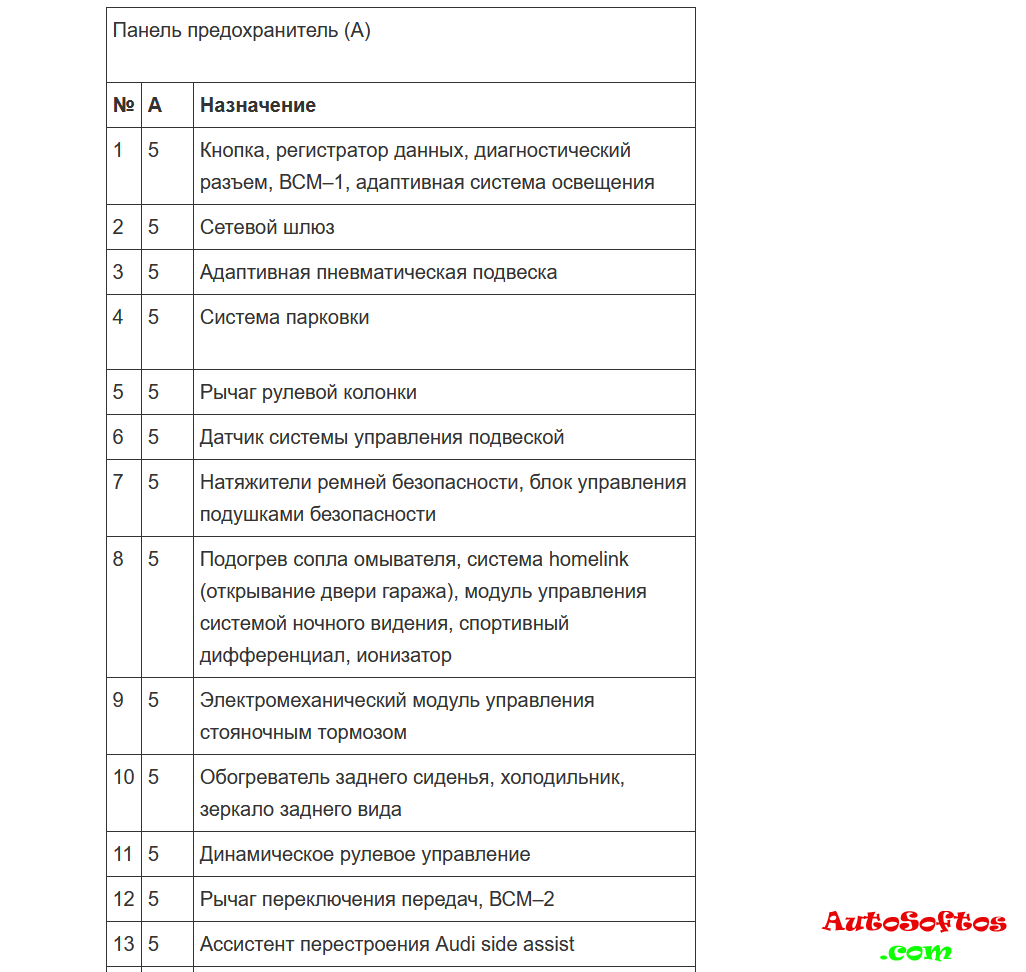

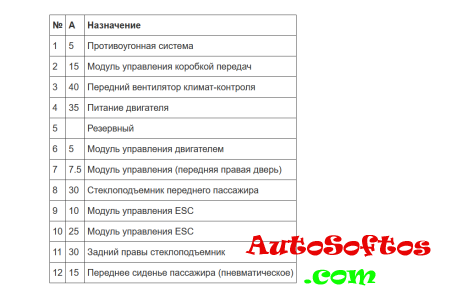

Расшифровка




Блок предохранителей в багажном отсеке



Схема

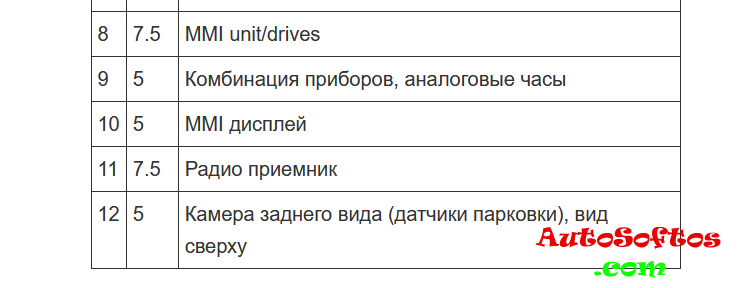

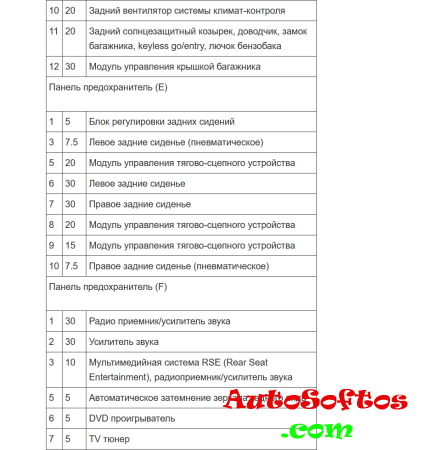

Описание









Электросхема Audi a8 d4



audi_a8_2003_electric_components_autosoftos_com.pdf [1.66 Mb] (cкачиваний: 18)
