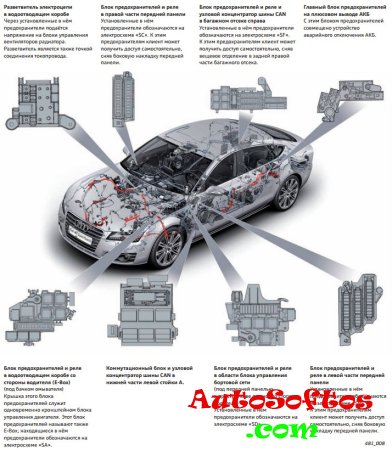

Общая схема с местами расположения блоков

Разветвитель электроцепи в водоотводящем коробе. Через установленные в нём предохранители подаётся напряжение на блоки управления вентиляторов радиатора. Разветвитель является также точкой соединения токопровода.

Блок предохранителей и реле в правой части передней панели. Установленные в нём предохранители обозначаются на электросхеме «SC». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели.

Блок предохранителей и реле и узловой концентратор шины CAN в багажном отсеке справа. Установленные в нём предохранители обозначаются на электросхеме «SF». К этим предохранителям клиент может получить доступ самостоятельно, сняв вещевое отделение в задней правой части багажного отсека.

Главный блок предохранителей на плюсовом выводе АКБ. С этим блоком предохранителей совмещено устройство аварийного отключения АКБ.

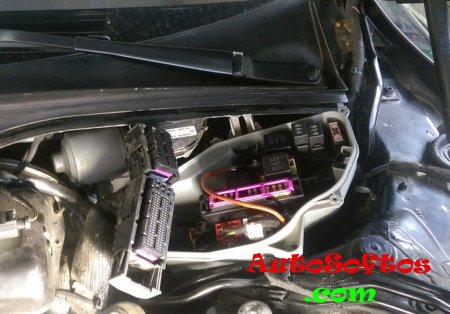

Блок предохранителей и реле в водоотводящем коробе со стороны водителя (E-Box) (под бачком омывателя). Крышка этого блока
предохранителей служит одновременно кронштейном блока управления двигателя. Этот блок предохранителей называют также
E-Box; находящиеся в нём предохранители обозначаются на электросхеме «SA».



Коммутационный блок и узловой концентратор шины CAN в нижней части левой стойки A.

Блок предохранителей и реле в области блока управления бортовой сети. (под передней панелью в пространстве для ног со стороны водителя). Установленные в нём предохранители обозначаются на электросхеме «SD».

Блок предохранителей и реле в левой части передней панели. Установленные в нём предохранители обозначаются на электросхеме «SB». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели.

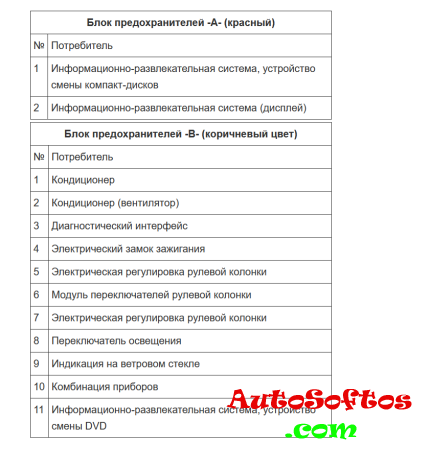

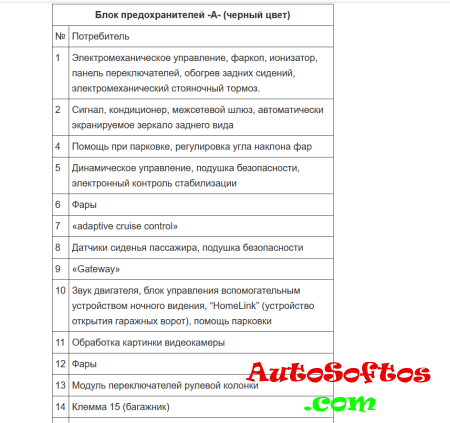

Блок в салоне слева

Описание

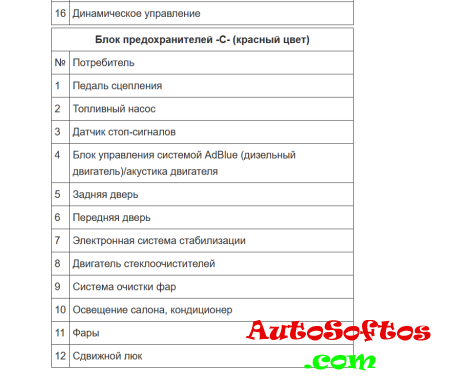

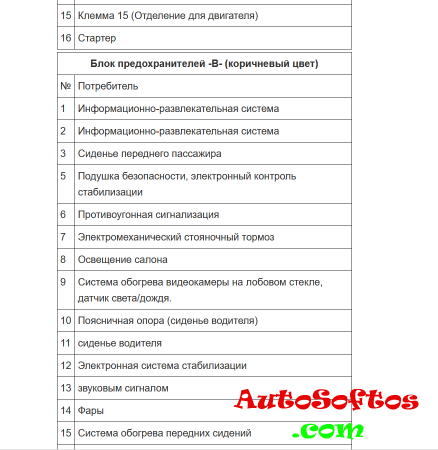

Блок в салоне справа

Схема

Обозначение

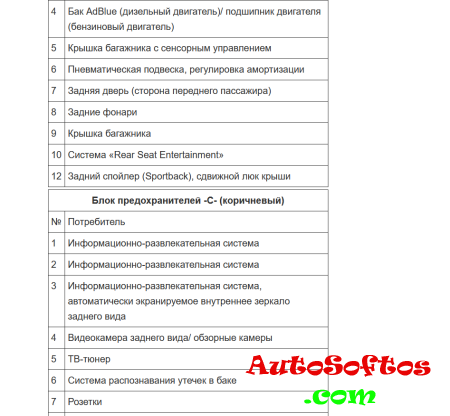

Блок в багажном отделении

Схема

Назначение

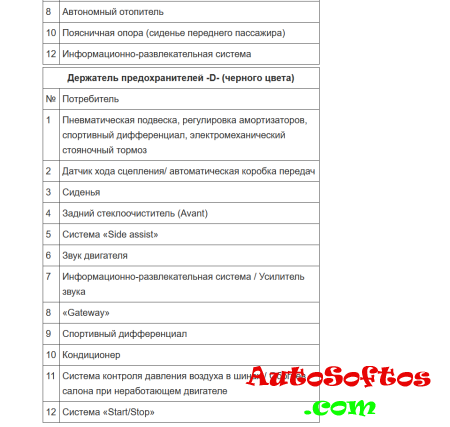

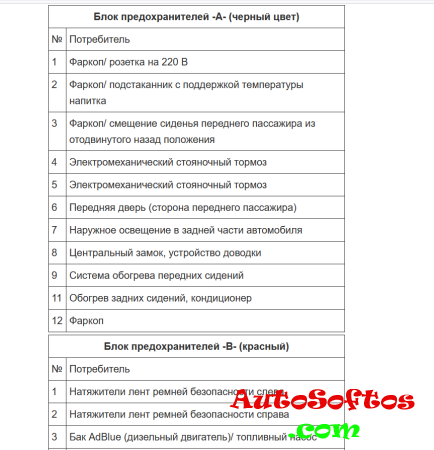

Блок предохранителей -E- (черный) – Специализированные автомобили / задние сиденья
Блок предохранителей -F- (черный цвет) – Обогрев заднего стекла

Дополнительная информация

Предохранители, отвечающие за прикуриватель в автомобиле Audi A7, находятся в багажном отделении, под обшивкой справа.
