Audi A5 — спортивный автомобиль на платформе Audi A4. В данном материале рассмотрены модели выпускаемые в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах. Перед заменой обязательно сверяйте расшифровку с Вашей наклейкой на автомобиле. Возможны изменения в схеме расположения предохранителей Ауди А5, в связи с конструктивной особенностью модели либо обновлением модели (с 2010 года).

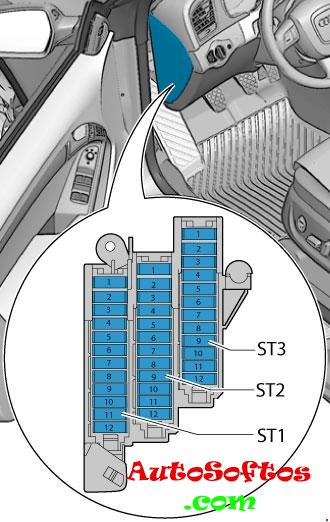

Схема расположения блоков

1. Блок предохранителей на аккумуляторной батарее
2. Блок предохранителей в панели приборов с водительской стороны
3. Блок реле под передней панелью на стороне водителя
4. Блок реле под передней в пространстве для ног водителя за боковой обшивкой
5. Блок реле под передней панелью на стороне водителя
6. Блок предохранителей и реле в моторном отсеке
7. Блок предохранителей по центру водоотводящего короба
8. Блок предохранителей в пространстве для ног переднего пассажира за боковой обшивкой
9. Блок предохранителей в панели приборов с пассажирской стороны
10. Блок предохранителей и реле в багажном отсеке

Блоки в салоне

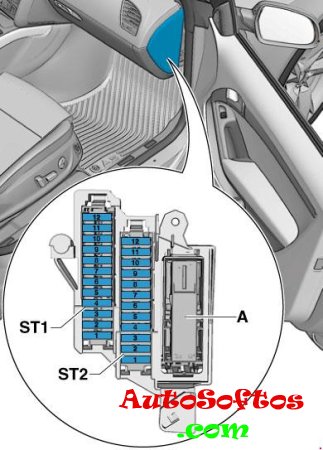

Предохранители в панели справа
Данный блок расположен в панели приборов с пассажирской стороны.

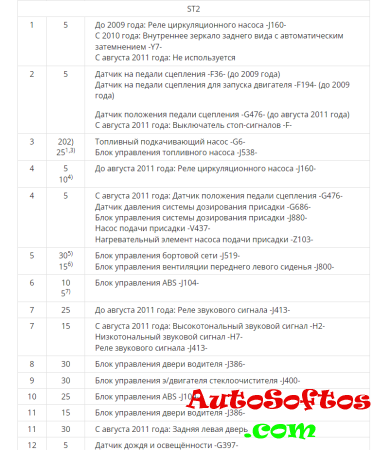

Схема

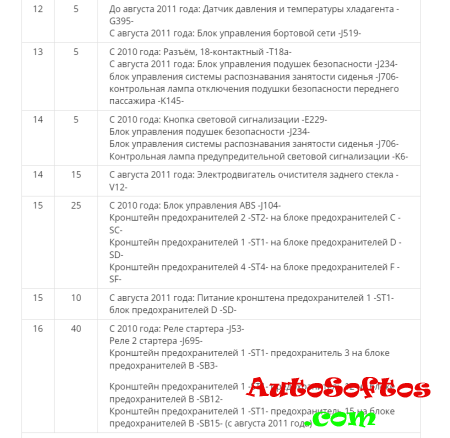

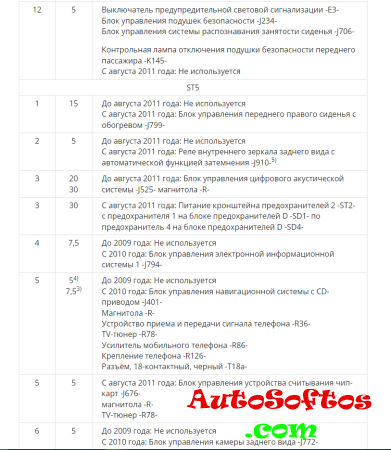

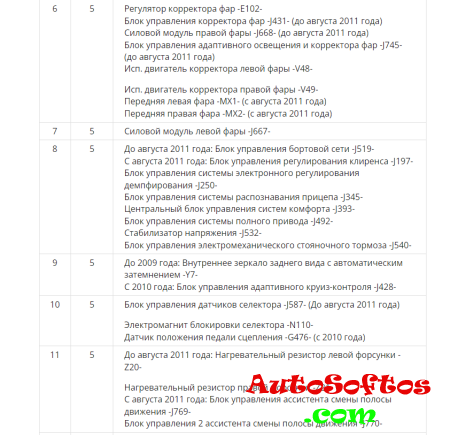

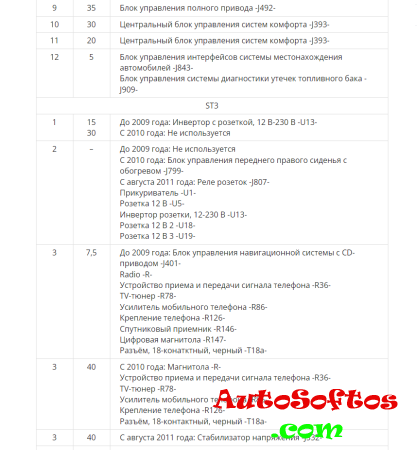

Описание

1) Только для а/м с магнитолой (CAN) и внешним усилителем
2) Только для автомобилей с MMI (MOST)
3) Только для а/м с магнитолой Chorus с акустической системой Basic (с ноября 2009)
4) Только для а/м с магнитолой Chorus / Concert / Symphony с акустической системой Basic (с мая 2010 г.)
5) Действительно до июля 2011 г.

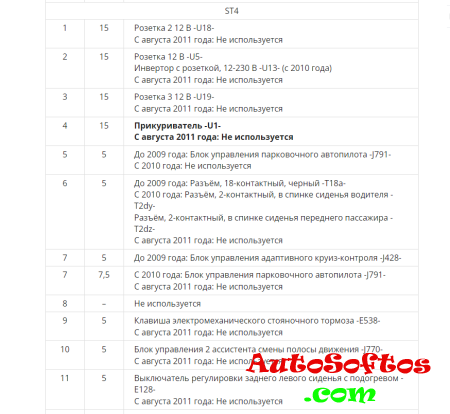

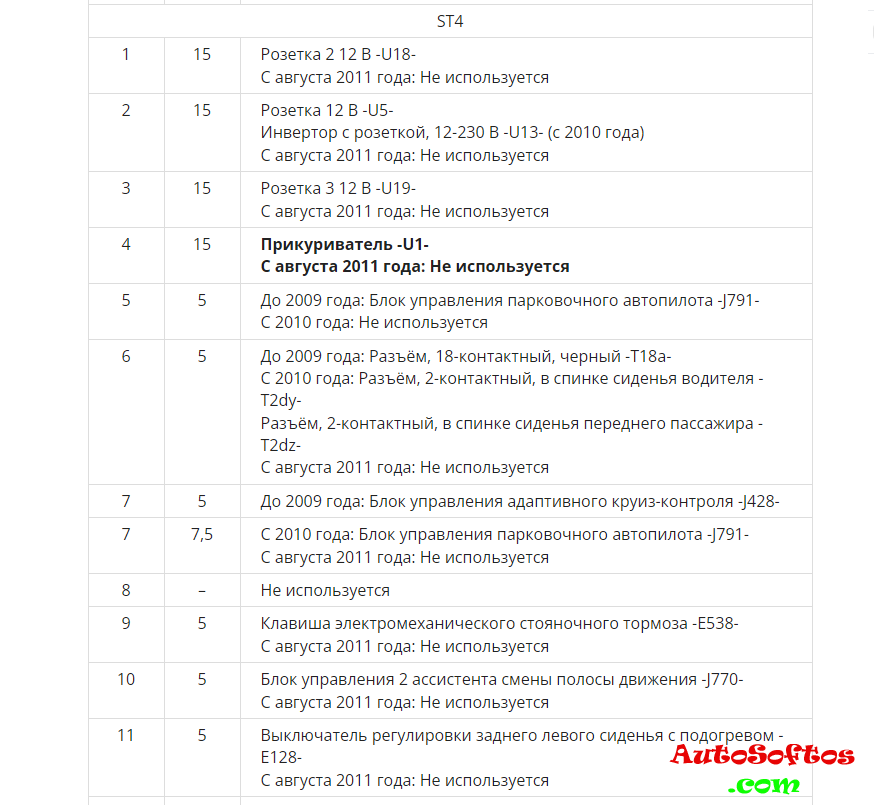

Предохранители в панели слева

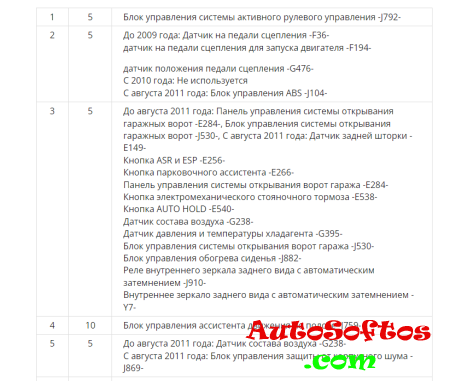

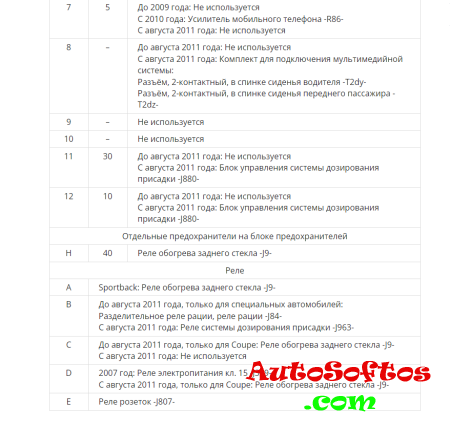

Схема

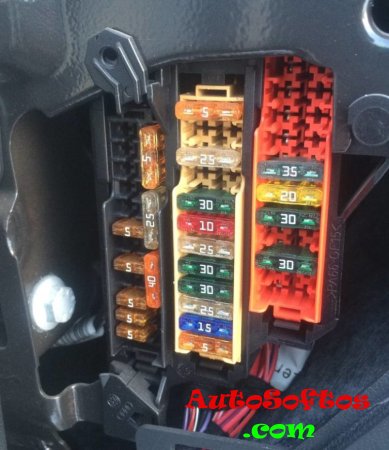

Фото пример

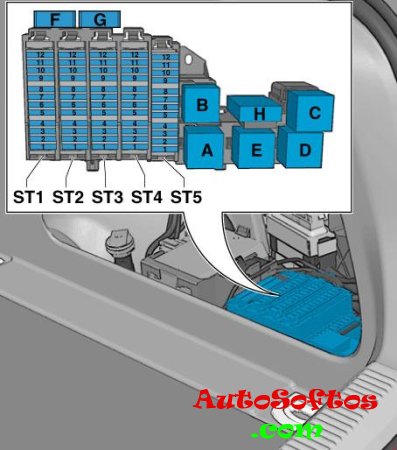

Блок в багажном отсеке
Он расположен с правой стороны за обшивкой салона.

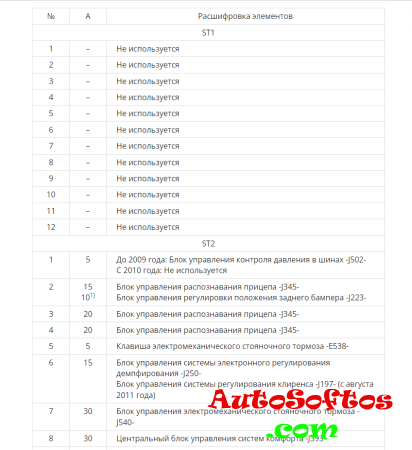

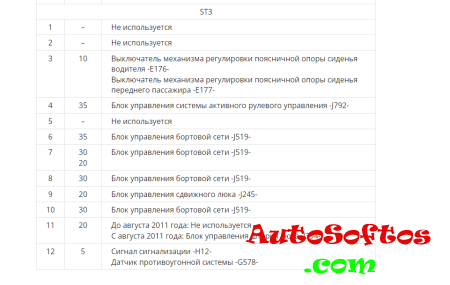

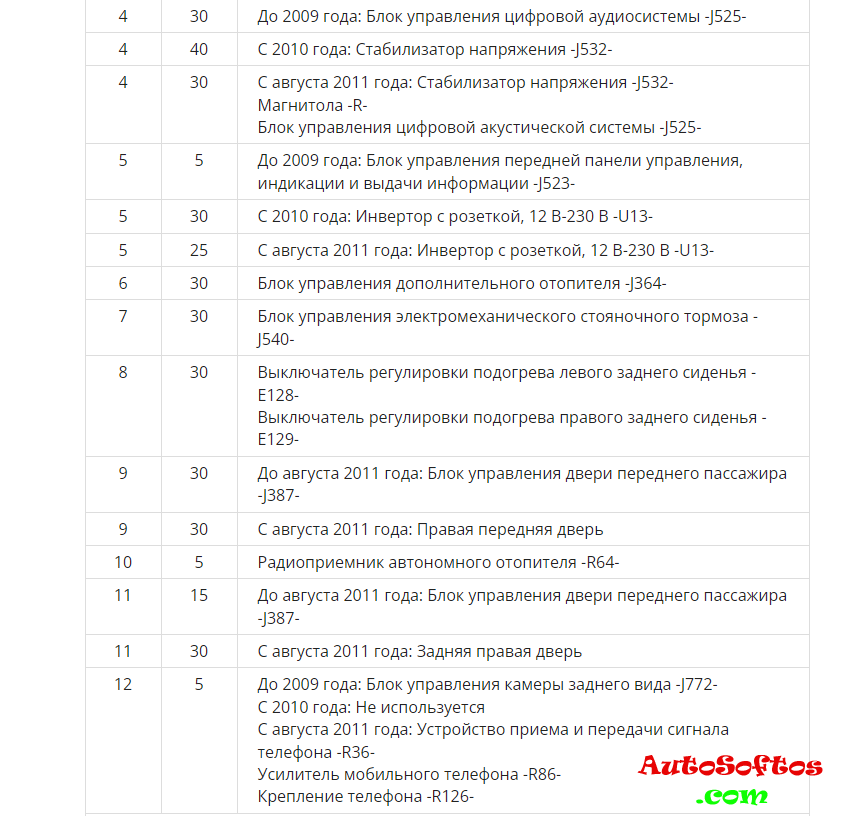

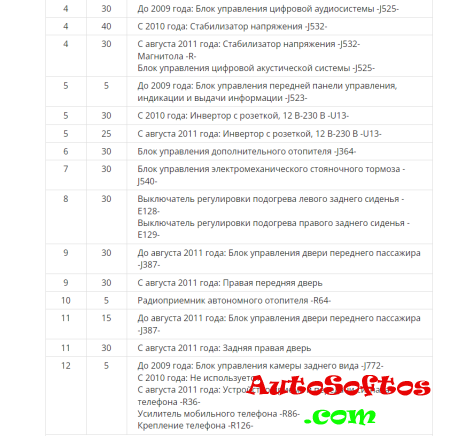

Схема

1) Только для RS 5
2) Только для а/м с магнитолой (CAN) с акустической системой Basic (до ноября 2009)
3) До апреля 2010 г.
4) С мая 2010 года
5) Только для автомобилей с системой старт/стоп

Блок под капотом

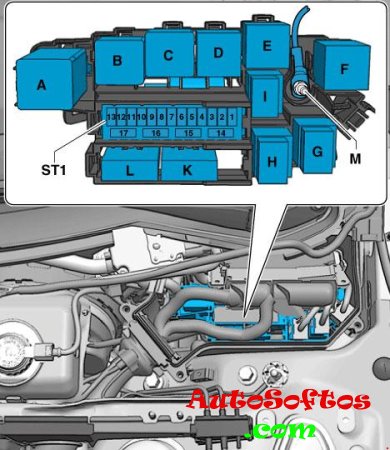

Предохранители и реле в моторном отсеке, находятся с правой стороны и закрыты крышкой.

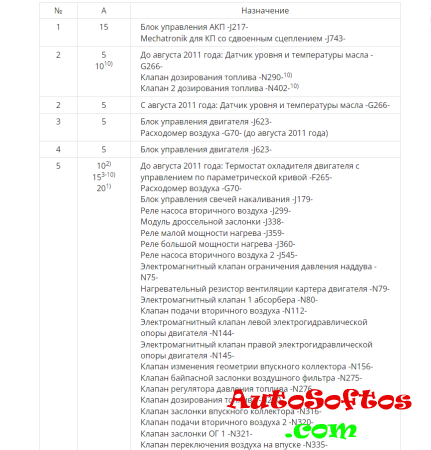

Схема

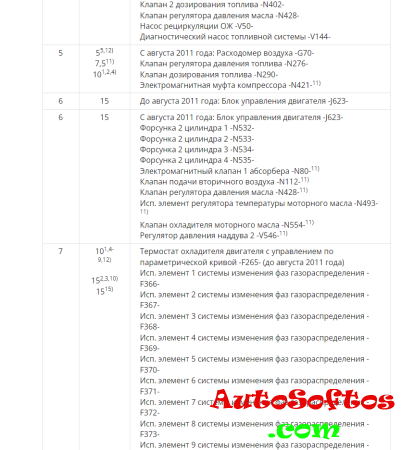

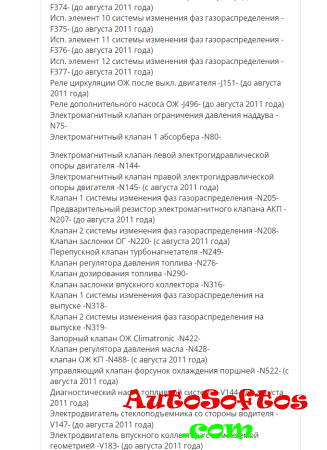

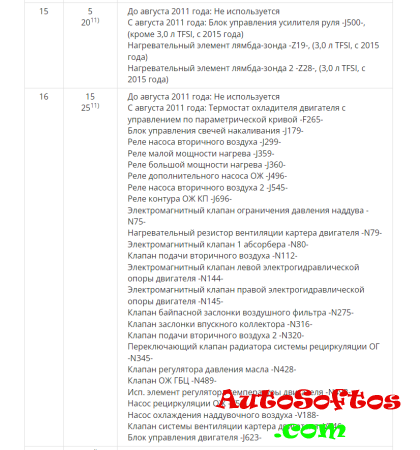

Обозначение элементов

1) Только для автомобилей с 4-цилиндровым бензиновым двигателем (1,8 л. TFSI)
2) Только для автомобилей с 4-цилиндровым бензиновым двигателем (2,0 л. TFSI)
3) Только для автомобилей с 6-цилиндровым бензиновым двигателем (3,2 л. FSI)
4) Только для автомобилей с 6-цилиндровым бензиновым двигателем (3,0 л. TFSI)
5) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л. TDI)
6) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л. TDI – EU 3)
7) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л. TDI – поколение 2)
8) Только для автомобилей с 6-цилиндровым дизельным двигателем
9) Только для автомобилей с 6-цилиндровым бензиновым двигателем (кроме RS5)
10) Только для автомобилей с 8-цилиндровым бензиновым двигателем (только для RS5)
11) Только для автомобилей с 6-цилиндровым бензиновым двигателем (3,0 л. TFSI), с 2015 модельного года
12) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л. TDI)
13) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л. TDI BIN 5)
14) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л. TDI EU 6)
15) Только для автомобилей с 4-цилиндровым бензиновым двигателем (1,8 л. TFSI поколения 3)
