Здесь мы покажем описание предохранителей и реле Тойота Пробокс Саксид со схемами блоков и местами из расположения.

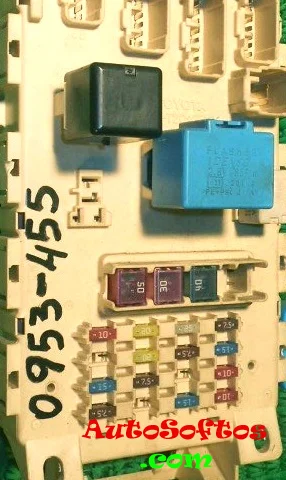

Блок в салоне

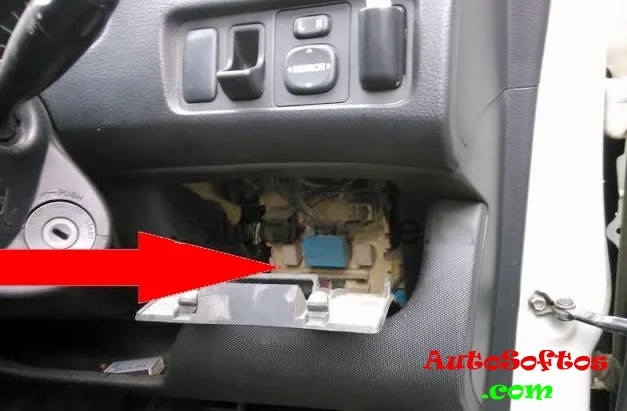

В салоне основной блок предохранителей и реле находится в нижней части панели приборов за защитной крышкой.

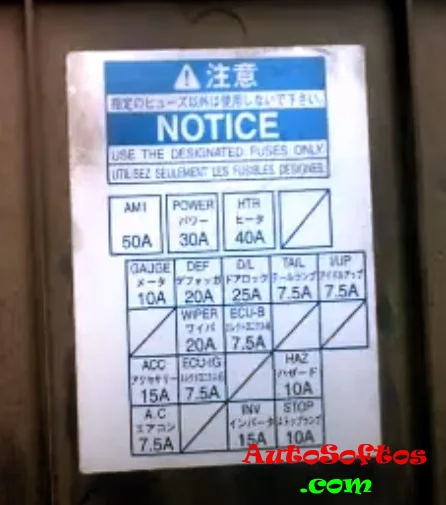

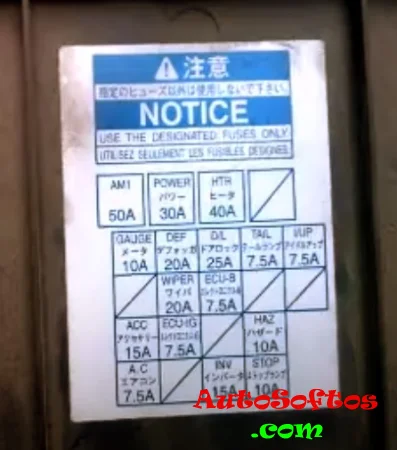

Схема с крышки блока

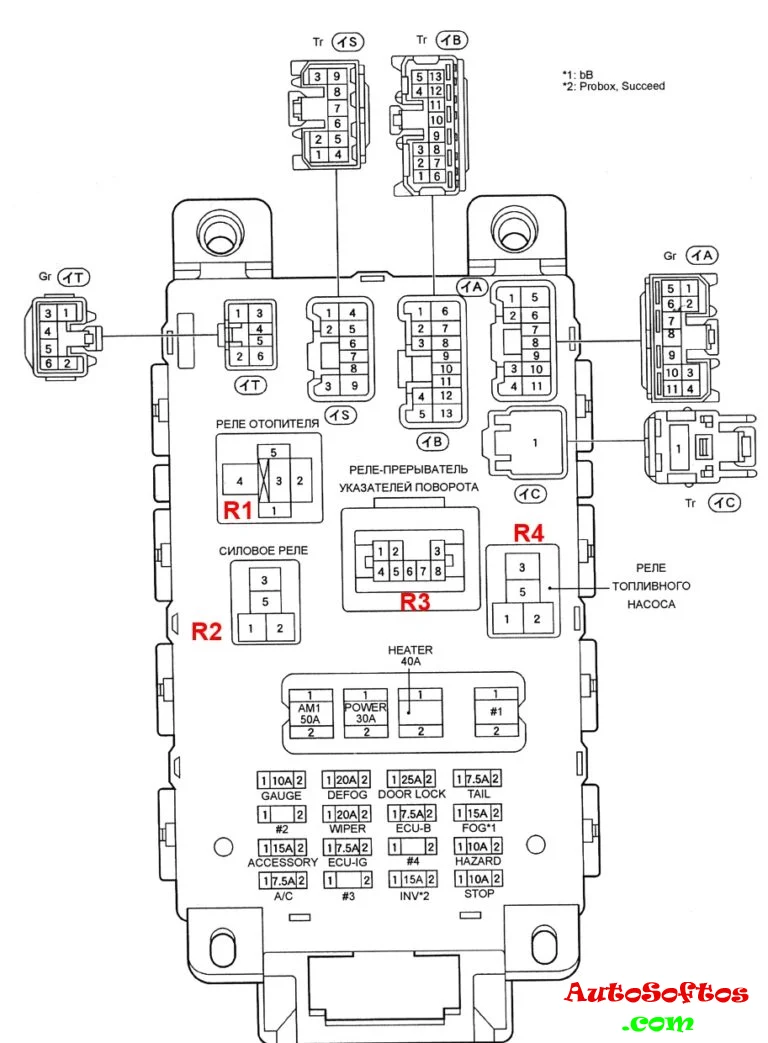

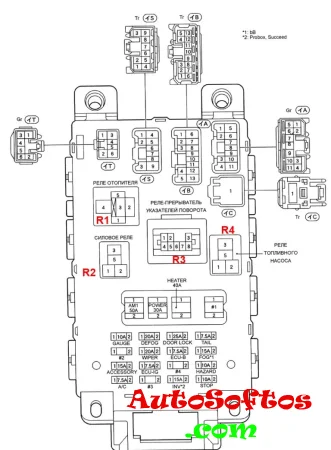

Схема
Описание
R1- Реле отопителя
R2 — Главное силовое реле
R3 — Реле-прерыватель указателей поворота
R4 — Реле топливного насоса
AM1 (50A) — Силовой толстый провод идет напрямую от АКБ на замок зажигания и АСС
Power (30А) — Электропривод стеклоподъемников, люка
Heather (40А) — Кондиционер с ручным, автоматическим управлением
Gauge (10А)
Система зарядки (модели выпуска до 08.2002).
Система управления двигателем.
Система электронного управления АКПП.
Антиблокировочная система тормозов.
Индикаторы АКПП.
Электропривод стеклоподъемников.
Центральный замок.
Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении.
Система предупреждения о непристегнутом ремне.
Электропривод люка.
Комбинация приборов.
Часы.
Указатели поворота и аварийка.
Фонари заднего хода.
Кондиционер с ручным, автоматическим управлением.
Подушки безопасности (модели выпуска с 08.2002).
Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).
Def (20А) — Обогреватель заднего стекла.
Door (25А) — Центральный замок.
Tail (7.5A)
Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении.
Комбинация приборов.
Часы.
Фары (галогеновые).
Габариты и подсветка.
Задние противотуманные фонари.
Противотуманные фары (до 08.2002).
Кондиционер с ручным управлением (до 08.2002).
Фары (ксенон).
Wiper (20A) — Очиститель и омыватель лобового и заднего стекол.
Electronic B (7.5A)
Система управления двигателем.
Система электронного управления АКПП.
Задние противотуманные фонари.
Кондиционер с ручным управлением (до 08.2002).
Система иммобилайзера (с 08.2002).
Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).
Система заднего обзора (модели 2WD с 08.2003).
Fog (15A) — Противотуманные фары.
Accessory (15A)
Электропривод зеркал.
Аудиосистема.
Прикуриватель.
Разъем для подключения доп. оборудования.
Система заднего обзора (модели 2WD с 08.2003).
Electronic Ig (7.5A)
Электропривод вентиляторов (до 08.2002).
Антиблокировочная система.
Лампы освещения салона.
Кондиционер с ручным и автоматическим управлением.
Электропривод вентиляторов (с 08.2002).
Обогреватель заднего стекла (с 08.2002).
Антиблокировочная система тормозов, противобуксовочная система и система курсовой устойчивости (модели выпуска с 08.2003).
Система заднего обзора (модели 2WD с 08.2003).
Haz (10A) — Указатели поворота и аварийной сигнализации.
A/C (7.5A) — Кондиционер с ручным и автоматическим управлением.
Invertor (15A) — Разъем для подключения доп.оборудования.
Stop (10A) — Стоп-сигналы, Система управления двигателем, Антиблокировочная система тормозов
За прикуриватель отвечает предохранитель номер обозначенный как Accessory на 15A.
Блок под капотом
Под капотом основой блок предохранителей и реле расположен в левой части моторного отсека, рядом с аккумулятором.

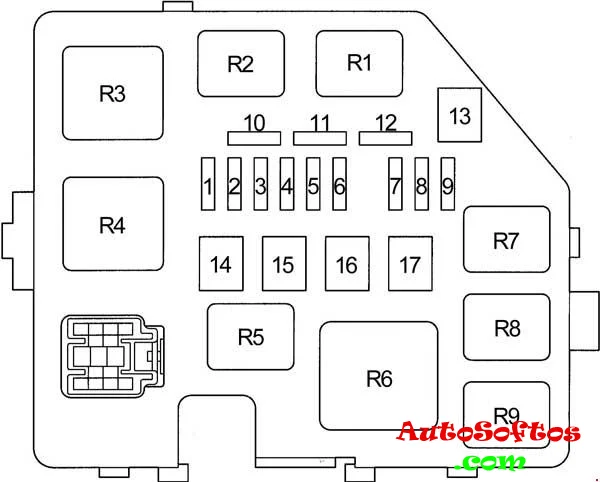

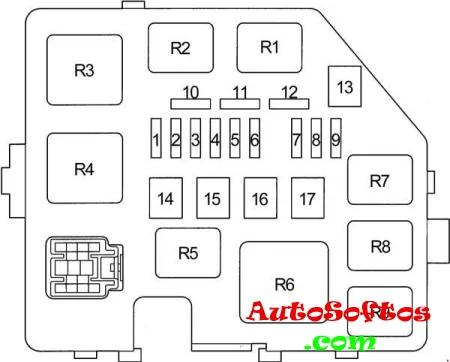

Схема
Обозначение
| 1. | 15A DOME — Часы, комбинация приборов, двойная блокировка, фары, освещение салона, предупреждающий зуммер, мульти-информационный дисплей, аудио система, блок управления блокировкой дверей |
| 2. | 15A EFI — Блок управления двигателем, иммобилайзер, блок управления коробкой передач |
| 3. | 15A HORN — Звуковой сигнал |
| 4. | 15A AM2 — Система зарядки, комбинация приборов, блок управления двигателем, иммобилайзер, блок управления коробкой передач, мульти-информационный дисплей, система подушек безопасности SRS, система зажигания |
| 5. | 30A ST — Система запуска |
| 6. | — |
| 7. | 10A H−LP LH — Левая фара, корректор фар |
| 8. | 10A H−LP RH — Левая фара, корректор фар |
| 9. | 15A P/POINT — Розетка |
| 10. | Запасной предохранитель |
| 11. | Запасной предохранитель |
| 12. | Запасной предохранитель |
| 13. | — |
| 14. | — |
| 15. | 30A RDI — Вентилятор системы охлаждения |
| 16. | 50A HTR SUB1 — Вспомогательный отопитель (PTC) |
| 17. | — |
| Реле | |
| R1. | Вентилятор системы охлаждения |
| R2. | Вентилятор системы охлаждения |
| R3. | Стартер |
| R4. | — |
| R5. | Розетка |
| R6. | Вспомогательный отопитель (PTC) |
| R7. | EFI |
| R8. | Муфта компрессора кондиционера |
| R9. | Звуковой сигнал |
