Здесь вы сможете найти описание предохранителей и реле Тойота Хайс со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
В данной модели обычно предусмотрено 2 основных блока с предохранителями.

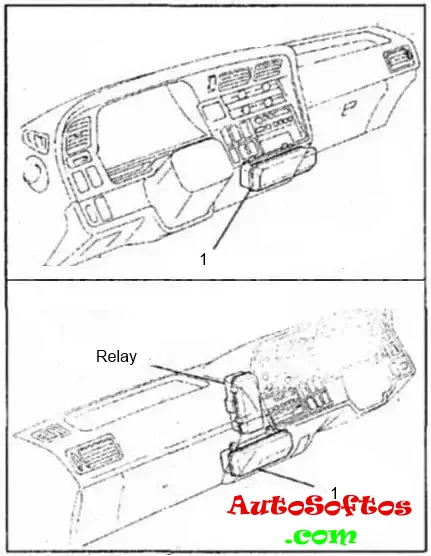

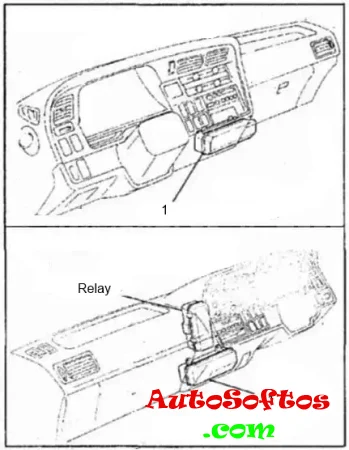

1. главный центральный монтажный блок, находится по середине центральной консоли.

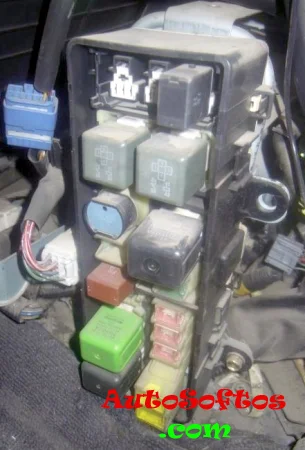

2. блок плавких вставок, расположен на плюсовой клемме аккумуляторной батареи.
Монтажный блок
Вариант 1
модели с левым рулем до 1993 года

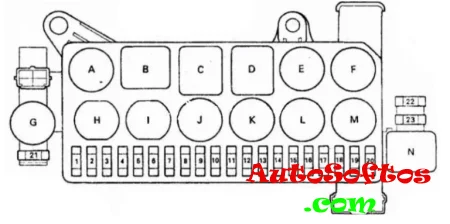

Схема
Описание
| Предохранители | |
| 1. | — |
| 2. | 7,5A DOME (плафон внутреннего освещения) |
| 3. | 15A ECU-B |
| 4. | 15A RR А.С (реле- регулятор генератора) |
| 5. | 15A STOP (стоп-сигналы ) |
| 6. | 10/15A TAIL *1 (габариты) TAIL (RH) *2 |
| 7. | 10A TAIL (LH) *2 (габариты) |
| 8. | 10/15A HEAD (RH) *3 HEAD LO (RH) *4 (фары) |
| 9. | 10/15А HEAD (LH) *3 HEAD LO (LH) *4 |
| 10. | 15А HAZ-HORN (аварийная сигнализация и звуковой сигнал) |
| 11. | 15А RADIO-CIG (радиоприемник и прикуриватель) |
| 12. | 15А DEFOG (обогреватель заднего стекла) |
| 13. | 15А SEAT-HTR (подогрев сидений) |
| 14. | 15А А.С. (кондиционер) |
| 15. | 20А WIPER (стеклоочиститель) |
| 16. | 10А TURN-GAUGE (указатели поворота) |
| 17. | 7,5А ENGINE (двигатель) |
| 18. | 7,5А IGN (зажигание) |
| 19. | 7,5А CHARGE (зарядка) |
| 20. | 7,5А ST (стартер) |
| 21. | — |
| 22. | 10А HEAD HI (RH)*4 (фары) |
| 23. | 10А HEAD HI (LH)*4 (фары) |
| Реле | |
| A. | Реле задних фонарей |
| В. | Реле стеклоочистителя*5 |
| C. | — |
| D. | Реле переключения света фар |
| E. | Реле заднего противотуманного фонаря |
| F. | Реле обогревателя стекла задней двери |
| G. | — |
| H. | Тепловой предохранитель отопителя |
| I. | Тепловой предохранитель (цепь электроприводов) |
| J. | Реле звукового сигнала |
| К. | Реле указателя уровня масла в двигателе |
| L. | Реле переднего отопителя |
| M. | Реле заднего отопителя |
| N. | Реле переключения света фар*4 |
*1 — Кроме моделей для Германии.
*2 — Модели для Германии.
*3 — Модели без системы освещения в дневное время и модели для Германии.
*4 — Модели с системой освещения в дневное время и модели для Германии.
Вариант 2
модели с правым рулем до 1993 года

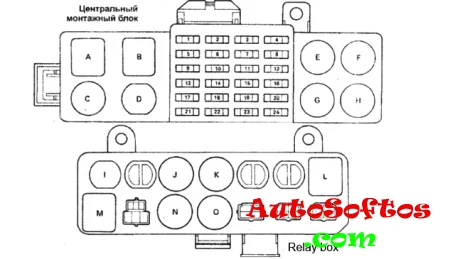

Схема
Обозначение
| Предохранители | |
| 1. | 15А RR А.С (рел е- регулятор генератора) |
| 2. | 15А HAZ-HORN (аварийная сигнализация и звуковой сигнал) *1 10А HEAD UPP (RH) (правая, дальний свет)*2 |
| 3. | ECU-! G |
| 4. | 15А TAIL (габариты) |
| 5. | 15А STOP (стоп-сигналы) |
| 6. | 10А HEAD UPP (LH) (левая, дальний свет)*2 |
| 7. | 15А А.С. (кондиционер) |
| 8. | 15А RADIO-CIG (радиоприемник и прикуриватель) |
| 9. | ECU-B |
| 10. | 10/15А HEAD (LH)*1 HEAD LWR (LH)*2 (фары) |
| 11. | _ |
| 12. | 15А HAZ-HORN *2 (сигнализация, сигнал) |
| 13. | — |
| 14. | 10/15А HEAD (RH)*1 HEAD (LWR, RH)*2 (фары) |
| 15. | 15А DEFOG (обогреватель заднего стекла) |
| 16. | — |
| 17. | 7,5А DOME (плафон внутреннего освещения) |
| 18. | 7,5А ST (стартер) |
| 19. | 7,5А ENGINE (двигатель) |
| 20. | 10А TURN-GAUGE (указатели поворота) |
| 21. | 7,5А IGN (зажигание) |
| 22. | 7,5А CHARGE (зарядка) |
| 23. | — |
| 24. | 20А WIPER (стеклоочиститель) |
| Реле | |
| А | Реле переключения света фар |
| В | Реле стеклоочистителя *6 |
| С | Реле указателя уровня масла в двигателе |
| D | Тепловой предохранитель отопителя |
| Е | Реле задних фонарей |
| F | Реле звукового сигнала |
| G | Реле переднего отопителя*4 Контрольное реле неисправности ламп*3 |
| Н | Реле переднего отопителя*3 Реле заднего противотуманного фонаря*5 |
| I | Автоматический выключатель цепи стеклоподъемников |
| J | Реле заднего отопителя |
| К | Реле обогревателя стекла задней двери |
| L | Реле переключения света фар |
| М | Реле №2 переключения света фар (проблесковый режим)*2 Реле переднего отопителя*7 |
| N | Реле включения повышающей передачи*8 |
| О | Реле №3 переключения света фар (проблесковый режим) *2 Главное реле двигателя |
*1 — Модели без системы освещения с переключателем света фар, обеспечивающим проблесковое включение.
*2 — Модели с системой освещения с переключателем света фар, обеспечивающим проблесковое включение.
*3 — Модели для Австралии.
*4 — Кроме моделей для Австралии.
*5 — Модели для Европы.
*6 — Модели с системой прерывистого режима стеклоочистителя (без регулятора интервала времени).
*7 — Модели без системы стекло очистителя заднего стекла.
*8 — Модели с автоматической коробкой передач (за исключением моделей, поставляемых в Европу).
Вариант 3
модели с 1993 года

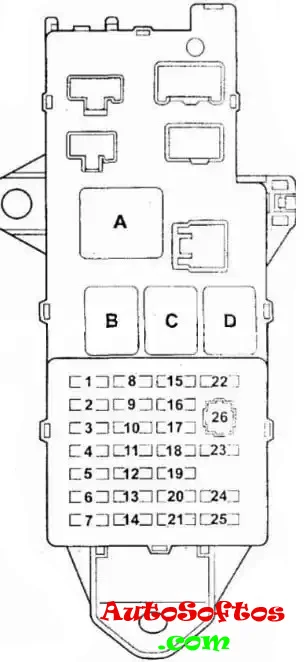

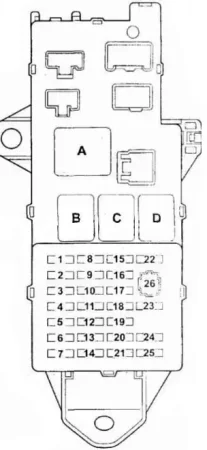

Схема

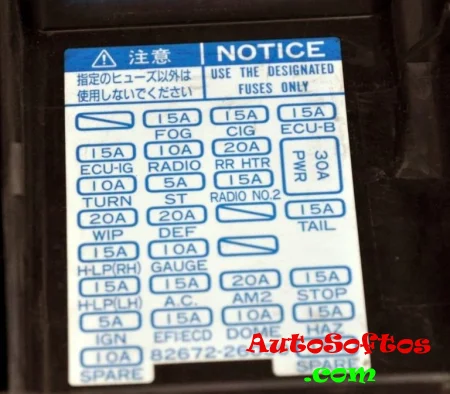

Назначение
| Предохранители | |
| 1. | 7,5A Запасной W/PUMP (с 7.99) |
| 2. | 15A ECU-IG |
| 3. | 10A TURN — указатели поворотов |
| 4. | 20А WIPER — стекло очиститель |
| 5. | 15А H-LP (RH) — фара правая |
| 6. | 15А H-LP (LH) — фара левая |
| 7. | 5/10А IGN (до 8.98) IGN (c 8.98) — зажигание |
| 8. | 15А FOG — противотуманные фары |
| 9. | 10А RADIO — радио, аудио сиситема |
| 10. | 5А ST — стартер |
| 11. | 20А DEF — обогреватель заднего стекла |
| 12. | 10А GAUGE — приборы |
| 13. | 15А A.C. — кондиционер |
| 14. | 15А EFI: ECD |
| 15. | 15А CIG — прикуриватель |
| 16. | 20А RR HTR — задний обогреватель |
| 17. | 15А RADIO №2 — радио, аудио система |
| 18. | 10А Запасной OBD II (c 7.99) |
| 19. | 15А Запасной AC 100V |
| 20. | 20А AM2 |
| 21. | 10А DOME — освещение салона |
| 22. | 15А ECU-B |
| 23. | 15А TAIL — габариты |
| 24. | 15А STOP — стоп сигналы |
| 25. | 15А HAZ — аварийная сигнализация |
| 26. | 30А PWR — электропривод окон |
| Реле | |
| A | Реле фар |
| В | Реле отопителя |
| С | Главное силовое реле |
| D | Реле заднего отопителя |

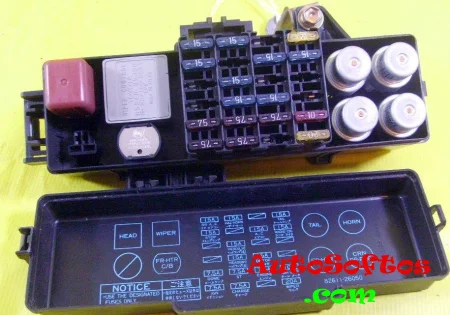

Блок плавких вставок

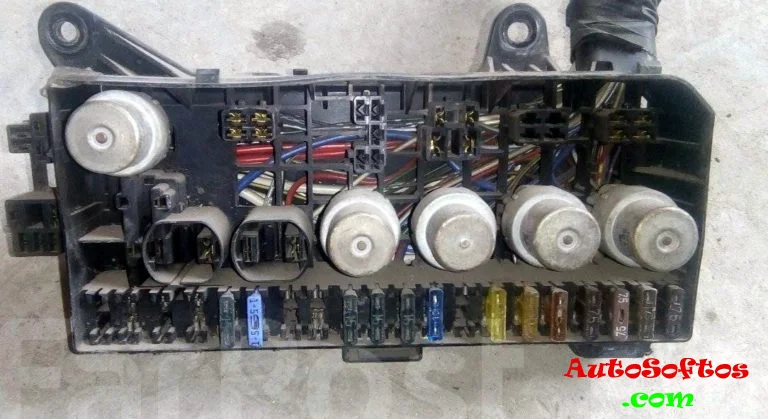

модели до 1993 года

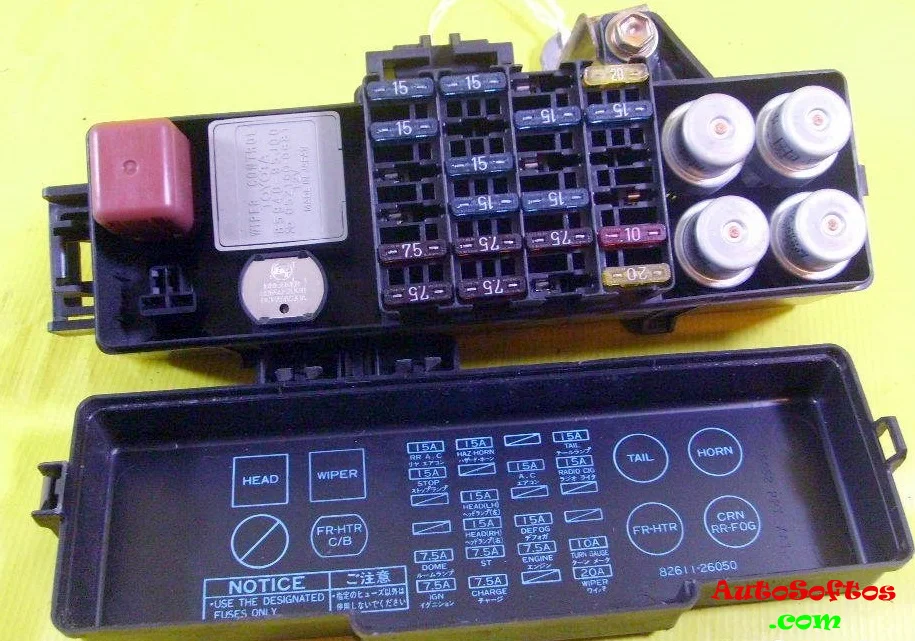

Схема
Расшифровка
- 40А MAIN — Главный
- —
- 80А GLOW — Свечи
- 60A АМ1 (LHD)
- 80A AMI (RHD)

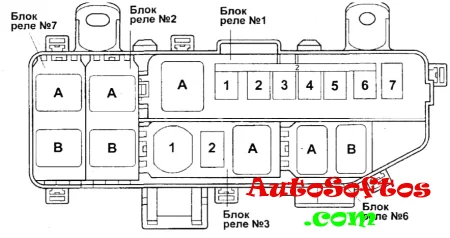

Блок реле и плавких вставок
модели с 1993 года

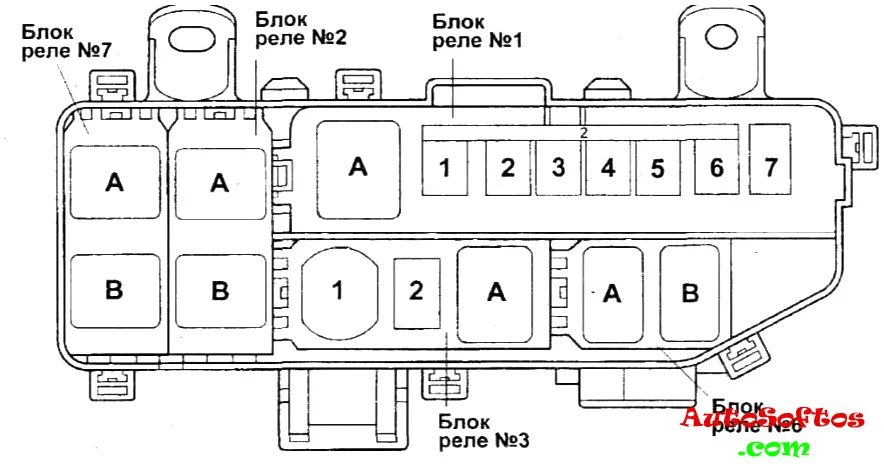

Схема
Описание
| Блок реле №1 | |
| А | Реле переднего отопителя |
| 1 | 40A FR HTR (передний отопитель) |
| 2 | 30A CDS FAN (вентилятор конденсатора) |
| 3 | 30A HEAD (фары) |
| 4 | 30A А/С №2 (кондиционер) |
| 5 | запасной |
| 6 | 60A ABS |
| 7 | 60A АМ1 (цепь АМ1 замка зажигания) |
| Блок реле №2 | |
| Реле электромагнитных клапанов системы ABS | |
| Реле модулятора ABS | |
| Блок реле №3 | |
| А | Главное реле вентилятора кондиционера |
| 1 | 15A Тепловой предохранитель PWR RR DOOR (система закрытия задней двери) |
| 2 | Запасной |
| Блок реле №6 | |
| А | Реле противотуманных фар |
| В | Реле преобразователя напряжения (AC100V) |
| Блок реле №7 (модификации) | |
| А | Главное реле двигателя |
| В | Реле электромагнитного перепускного клапана |
