Здесь мы покажем описание предохранителей и реле Тойота Королла в 110 кузове со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Блоки в салоне
Схема расположения

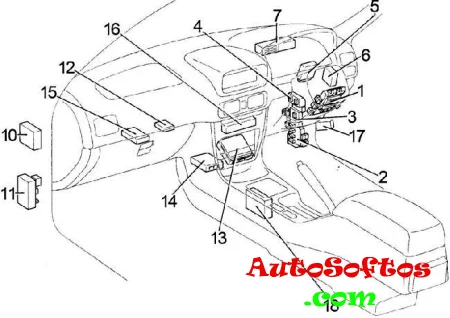

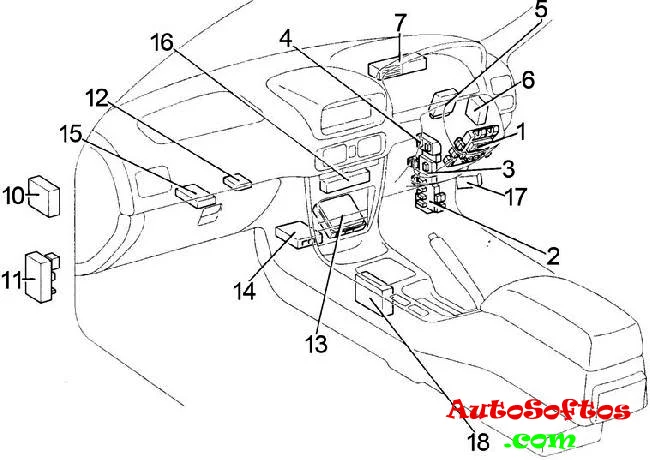

Правый руль

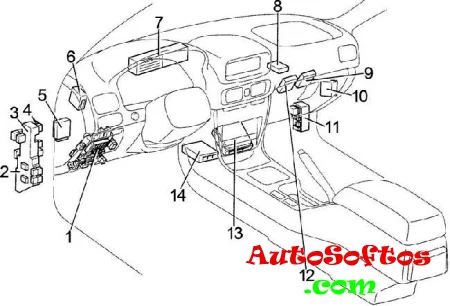

Левый руль
Общее описание
- Блок предохранителей / Интегрированное реле
- Распределительный блок
- Блок реле №1
- Реле противотуманного света
- Блок управления ABS
- Компьютер транспондера ключа
- Распределительный блок
- LHD: Усилитель кондиционера
- Реле дневных ходовых огней
- Ресивер центрального замка
- Блок реле №2
- Блок управления O/D
- 4A-FE, 5A-FE, 7A-FE, 4E-FE, 2C-E: Блок управления двигателем
2C: Таймер подогревателя двигателя - Центральный блок подушек безопасности
- RHD: Усилитель кондиционера (механический кондиционер)
- RHD: Усилитель кондиционера (автоматический кондиционер)
- RHD: Реле центрального замка
- RHD: Блок управления блокировкой селектора коробки передач

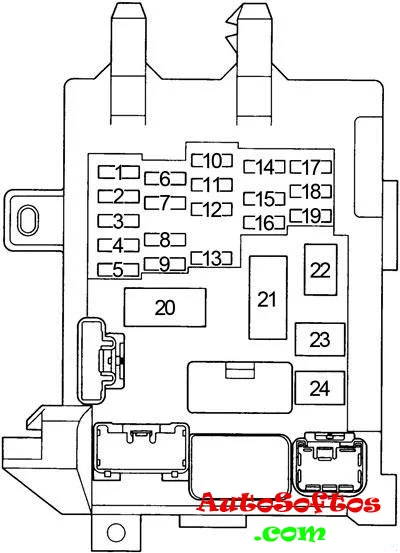

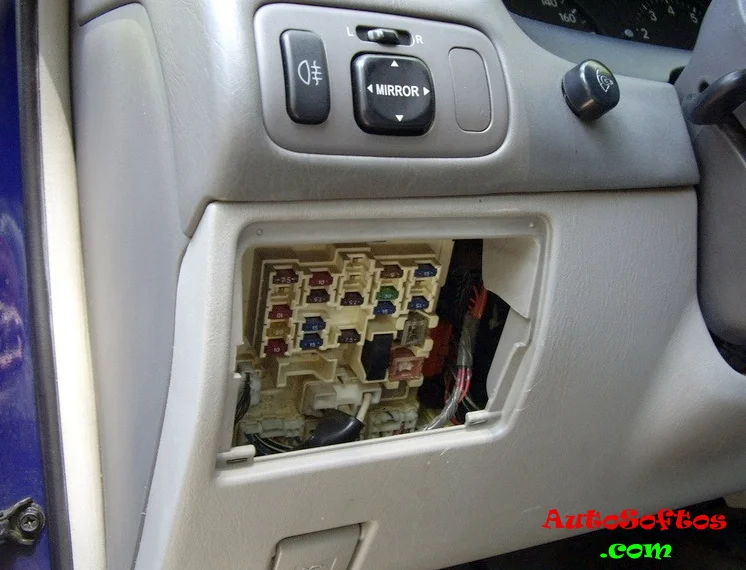

Блок предохранителей
Находится в нижней части панели приборов, за перчаточным ящиком.

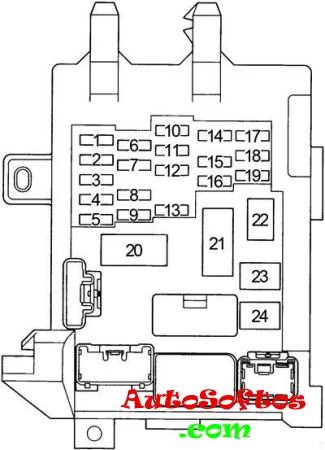

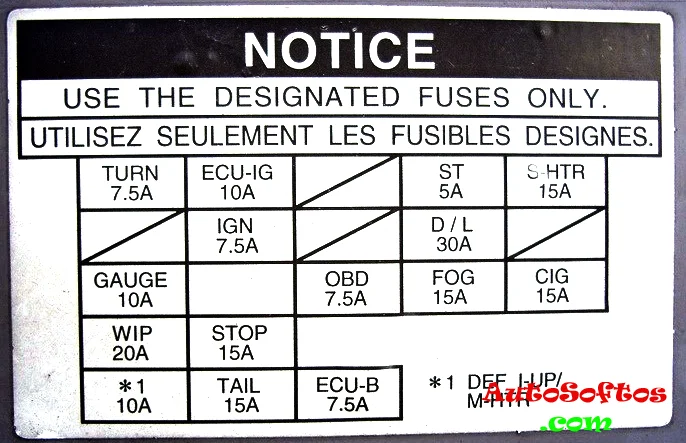

Схема
Назначение
| 1. | 7,5A TURN — Указатели поворота, аварийная сигнализация |
| 2. | — |
| 3. | 10A GAUGE — Комбинация приборов, лампы заднего хода, кондиционер, стекло подъемники, обогрев заднего стекла, центральный замок |
| 4. | 20А WIP — Стеклоочиститель и омыватель |
| 5. | 10А DEFI I/UP — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, M−HTR — блок управления зеркалами |
| 6. | 10А ECU-IG — Система запуска, вентилятор системы охлаждения, блокировка селектора коробки передач, ABS, круиз-контроль |
| 7. | 7,5А IGN — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, подушки безопасности, преднатяжители ремней безопасности |
| 8. | 15А STOP — Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, блокировка селектора коробки передач |
| 9. | 15А TAIL — Габаритный свет, комбинация приборов, подсветка панели приборов, освещение номерного знака, прикуриватель, часы, аудиосистема, обогрев заднего стекла, блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, кондиционер, аварийная сигнализация |
| 10. | — |
| 11. | — |
| 12. | 7,5А OBD — Диагностический разъем |
| 13. | 5/7,5А Подушки безопасности, преднатяжители ремней безопасности, задний противотуманный свет |
| 14. | 5А ST — Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15. | 30А D/L — Центральный замок |
| 16. | 15А FOG — Противотуманный свет |
| 17. | 15А S-HTR — Подогрев сидений |
| 18. | — |
| 19. | 15А CIG — Аудиосистема, часы, прикуриватель, зеркала с электроприводом, подушки безопасности, противоугонная система, пред натяжители ремней безопасности, блокировка селектора коробки передач |
| 20. | — |
| 21. | Предохранитель: «DOME» |
| 22. | 30/40А DEF — Обогрев заднего стекла, предохранитель: ”DEF I−UP/M−HTR” |
| 23. | 30A POWER — Стекло подъемники, люк |
| 24. | Перемычка |
За работу прикуривателя отвечает предохранитель номер 19 на 15А.

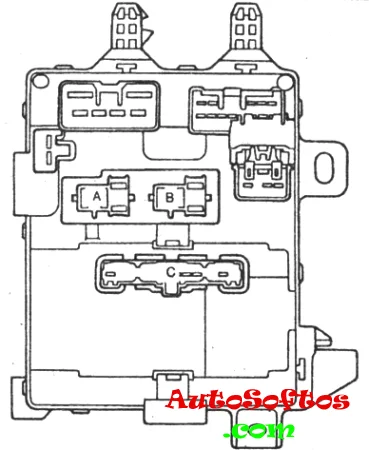

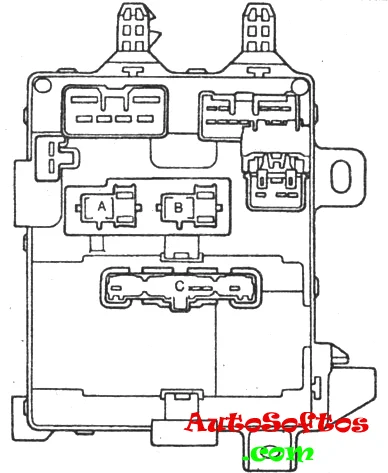

С обратной стороны блока крепятся некоторые реле.
Схема
Обозначение
- A — Реле обогревателя заднего стекла (DEF)
- B — Реле габаритов (TAIL)
- C — Интегрированное реле

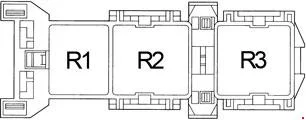

Блок реле №1
Схема
Расшифровка
| R1 | Указатели поворота (аварийная сигнализация) |
| R2 | Топливный насос (C/OPN) |
| R3 | Стекло подъёмники (P/W) |

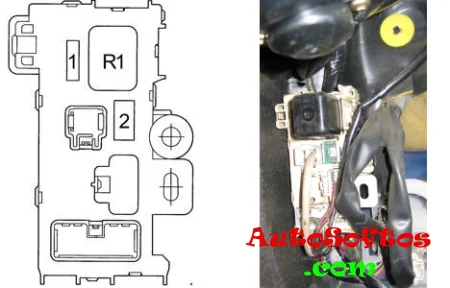

Блок реле №2
Схема
Описание
- 15А А/С — Кондиционер, вентилятор системы охлаждения
- 40А HEATER — Кондиционер / отопитель, предохранитель: ”A/C”
- R1 — Реле отопителя (HTR)
Блоки под капотом

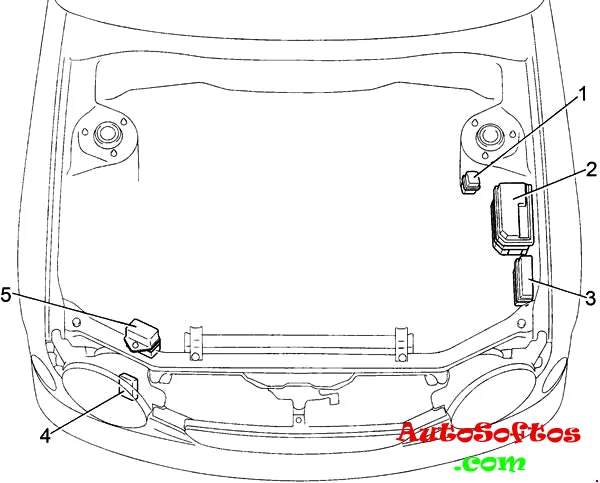

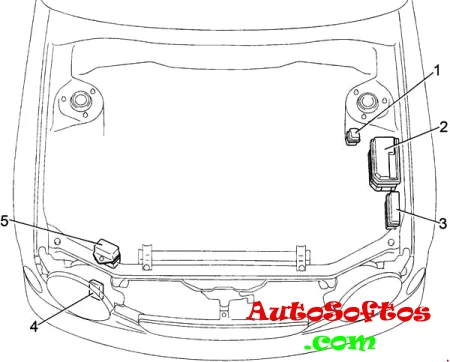

Схема расположения
Обозначение
- Реле свечей накала
- Блок предохранителей и реле
- Блок реле №1
- Реле очистителей фар
- Блок реле №2

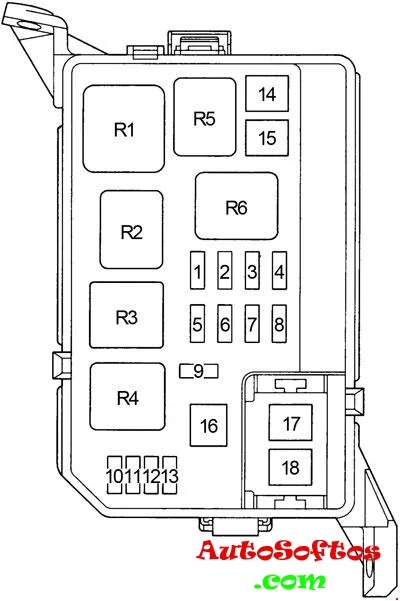

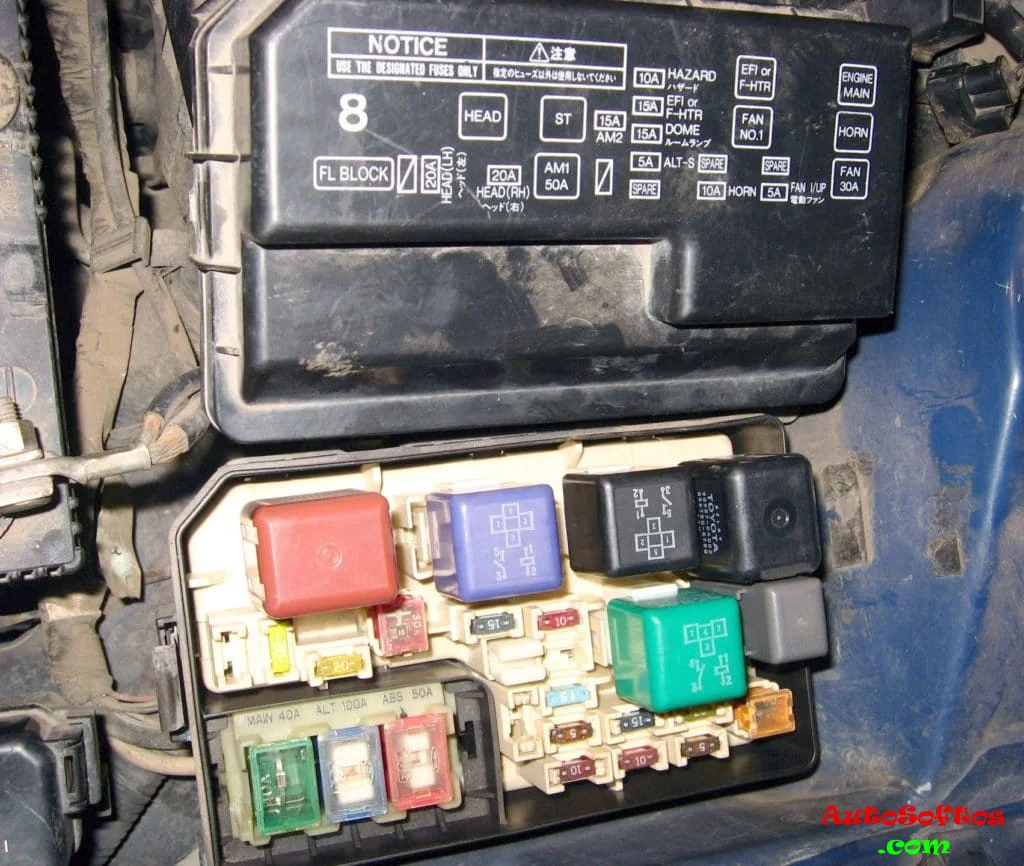

Блок предохранителей и реле
Расположен в левой части подкапотного пространства рядом со стойкой.

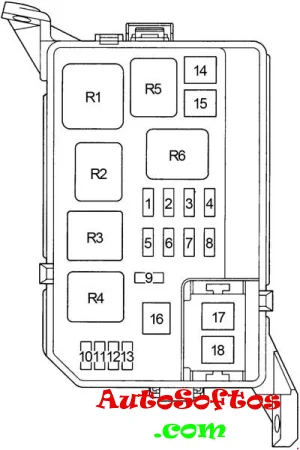

Схема
Назначение предохранителей
| 1. | 5А ALT-S — Система зарядки |
| 2. | 10А HEAD (RH-UPR) — Правая фара (DRL — дневные ходовые огни) |
| 3. | 15А EFI — 4A-FE, 5A-FE, 7A-FE, 4E-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 15А F-HTR — 2C-E: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива | |
| 4. | 10А HORN — Звуковой сигнал, противоугонная система |
| 5. | 10А HAZARD — Аварийная сигнализация, указатели поворота |
| 6. | 15А AM2 — Система запуска, предохранители: ”ST”, ”IGN” |
| 7. | — |
| 8. | 10А HEAD (LH-UPR) — Левая фара (DRL — дневные ходовые огни) |
| 9. | 15А DOME — Аудиосистема, освещение салона, персональное освещение, освещение багажного отсека, часы, дневные ходовые огни, противоугонная система |
| 10. | — |
| 11. | — |
| 12. | — |
| 13. | — |
| 14. | 50А AM1 — Предохранители: ”CIG”, ”TURN”, ”GAUGE”, ”ECU−IG”, ”WIP” |
| 15. | 30А FAN — Вентилятор системы охлаждения |
| 30А RDI — Вентилятор системы охлаждения | |
| 16. | 40А MAIN — Система запуска, предохранители: ”HEAD (LH) или HEAD (LH−UPR), ”HEAD (RH) или HEAD (RH−UPR), ”HEAD LH−Lo” и ”HEAD RH−LO» |
| 17. | 100А ALT — Предохранители: ”RDI”, ”CDS”, ”AM1”, ”POWER”, ”D/L”, ”TAIL”, OBD, ”FOG”, ”ECU−B”, ”STOP”, ”DEF”, ”HTR” |
| 18. | 50А ABS — АБС |
Расшифровка реле
| R1. | Блок управления двигателем (ENGINE MAIN) |
| R2. | 4A-FE, 5A-FE, 7A-FE, 4E-FE: Блок управления двигателем (EFI) 2C-E: Подогрев топлива (F-HTR) |
| R3. | Фары (HEAD) |
| R4. | Стартер (ST) |
| R5. | Звуковой сигнал |
| R6. | Вентилятор системы охлаждения (FAN NO.1) |

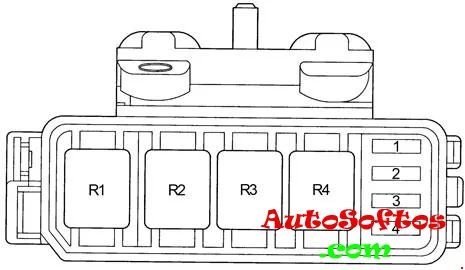

Блок реле №1
Схема
Описание
| 1. | 30А CDS — Вентилятор системы охлаждения |
| 2. | 10А HEAD (LH-LWR) — с DRL: Левая фара (DRL — дневные ходовые огни) |
| 3. | 15А HEAD (RH-LWR) — с DRL: Правая фара |
| 4. | 7,5А DRL — Дневные ходовые огни |
| R1. | Dimmer |
| R2. | Вентилятор системы охлаждения (A.C FAN NO.2) |
| R3. | Вентилятор системы охлаждения (A.C FAN NO.2) |
| R4. | Муфта компрессора кондиционера (A.C MG) |

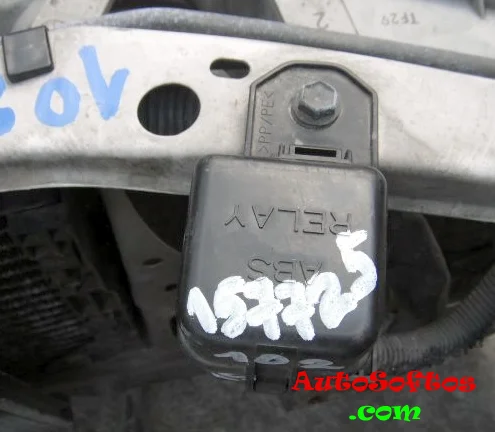

Блок реле №2
Схема
Назначение
| R1. | Клапан ABS (ABS SOL) |
| R2. | Насос ABS (ABS MTR) |
