Здесь вы найдёте описание предохранителей и реле Тойота Королла 100 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель прикуривателя.
Блоки в салоне

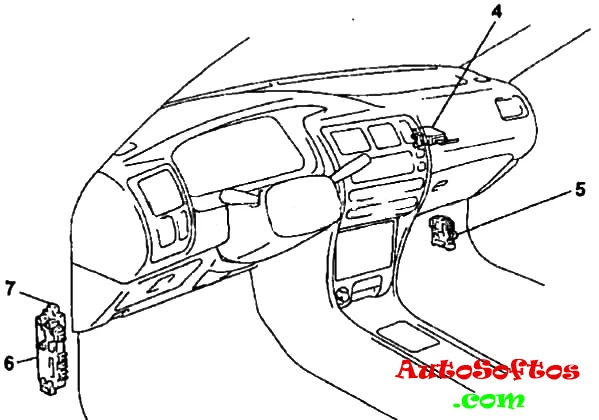

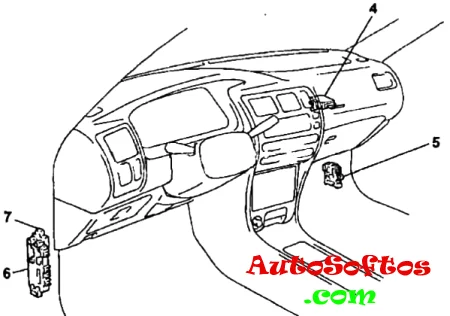

Общее расположение
Схема
Описание
- 4 — реле управления замками дверей
- 5 — блок реле и предохранителей №4
- 6 — блок предохранителей №1
- 7 — блок реле

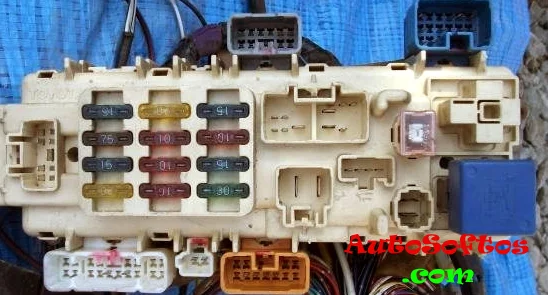

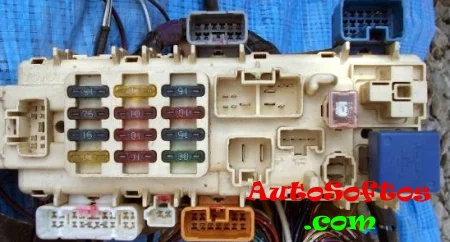

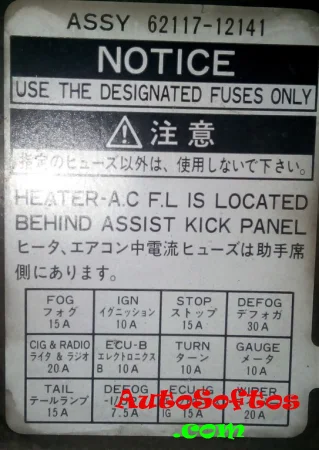

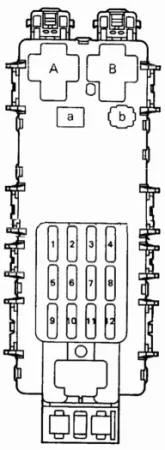

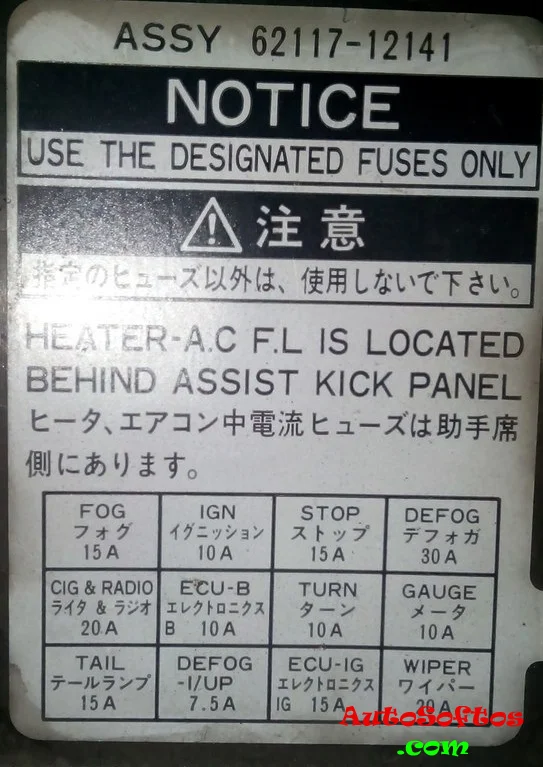

Блок предохранителей и реле №1

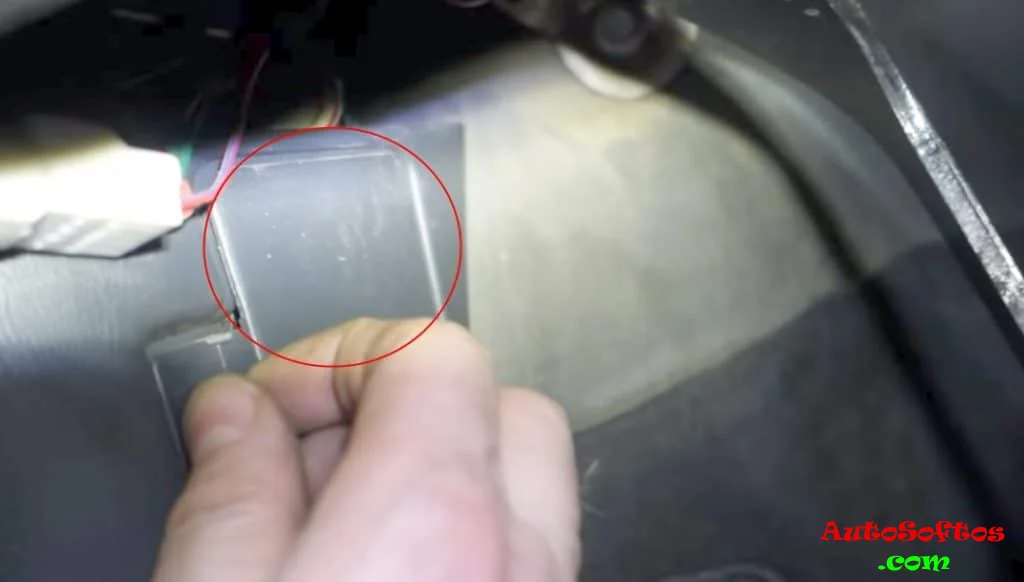

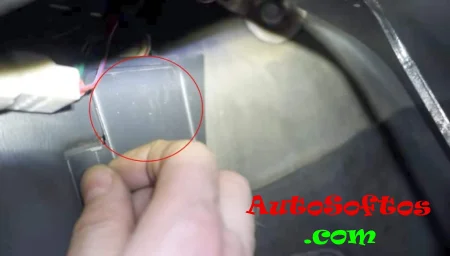

На схеме обозначен как 6 и 7 и находится под панелью приборов на левой стойке в её нижней дальней части.

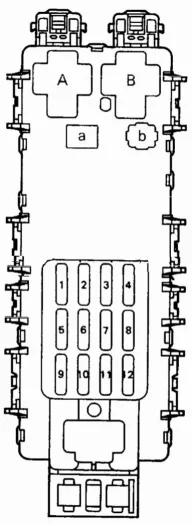

Схема
Назначение предохранителей
Правый руль
| 1. | 15А FOG — противотуманные фары |
| 2. | 10А IGN — зажигание |
| 3. | 15А STOP — стоп-сигналы |
| 4. | 30А DEFOG — обогреватель стекла |
| 5. | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6. | 10А ECU-В — АБС, электро питание центрального замка |
| 7. | 10А TURN — указатели поворота |
| 8. | 10А GAUGE — приборы |
| 9. | 15А TAIL — габариты |
| 10. | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11. | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12. | 20А WIPER — стеклоочистители |
Левый руль
| 1. | 15А FOG — противотуманные фары |
| 2. | 10А IGN — зажигание |
| 3. | 15А STOP — стоп-сигналы |
| 4. | 20А SEAT HTR — обогреватель сидений |
| 5. | 20А CIG & RADIO — прикуриватель, магнитола, зеркала |
| 6. | 10А ECU-В — АБС, электро питание центрального замка |
| 7. | 10А TURN — указатели поворота |
| 8. | 10А GAUGE — приборы |
| 9. | 10/15А TAIL — габариты |
| 10. | 7,5А DEF-I/UP — повышение частоты вращения холостого хода при включении обогревателя стекла |
| 11. | 15А ECU-IG — электроника трансмиссии, АБС, замок системы управления (АКПП) |
| 12. | 20А WIPER — стеклоочистители |
За прикуриватель отвечает предохранитель номер 5 на 20А.
Обозначение реле
- a — POWER — стекло подъемники, люк и центральный замок
- b — FOG — противотуманные фары
- с — FLASHER — реле — прерыватель
- A — DEFOG — обогреватель стекла
- B — TAIL — габариты
Блок реле и предохранителей №4
Схема
Описание
- 40А HEATER — Отопитель
- 15А А/С — Кондиционер
- А — Реле отопителя
Блоки под капотом

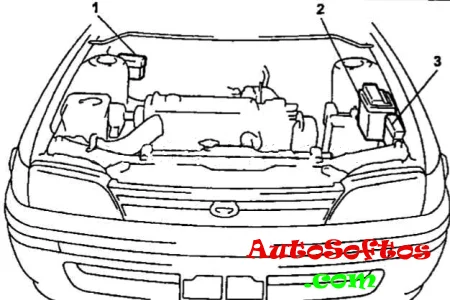

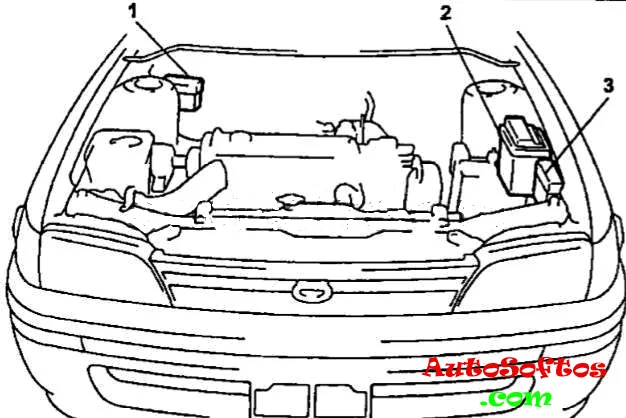

Общее расположение
Схема
Расшифровка
- блок реле и предохранителей №5-1 (Европа)
- блок реле и предохранителей №2
- блок реле и предохранителей №5-1, блок реле и предохранителей №5-2 (Европа)

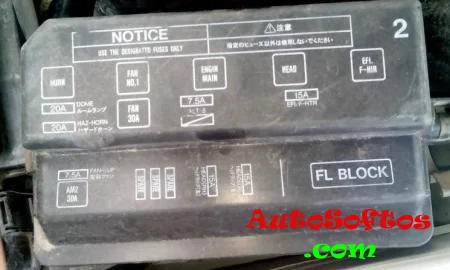

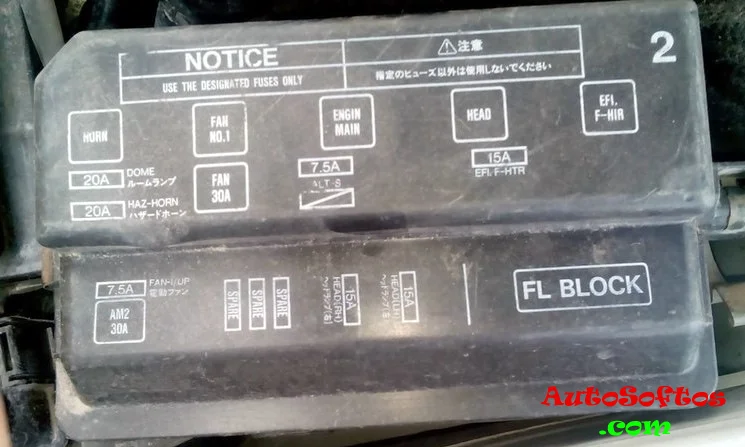

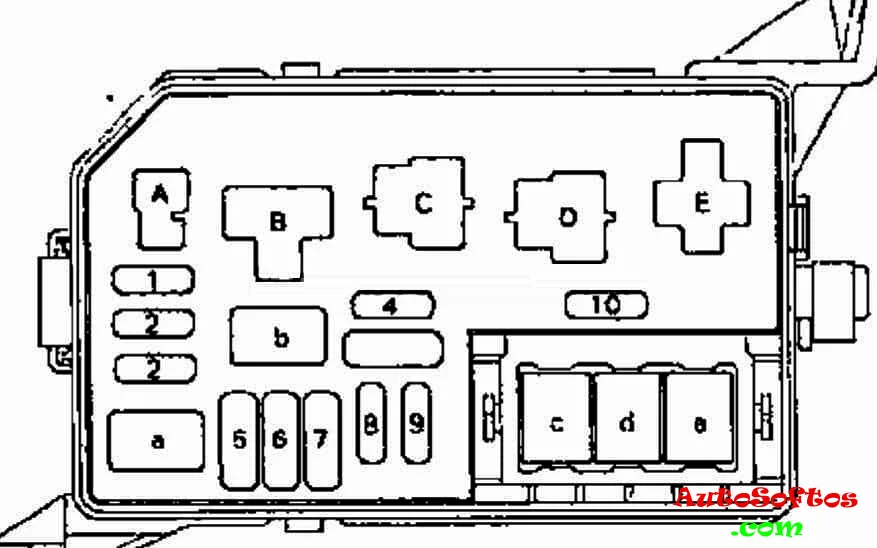

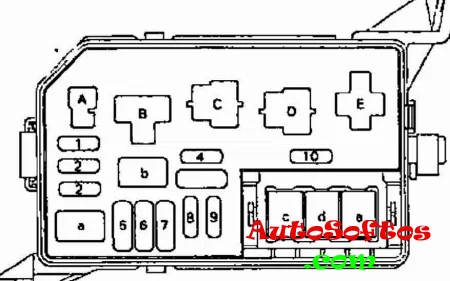

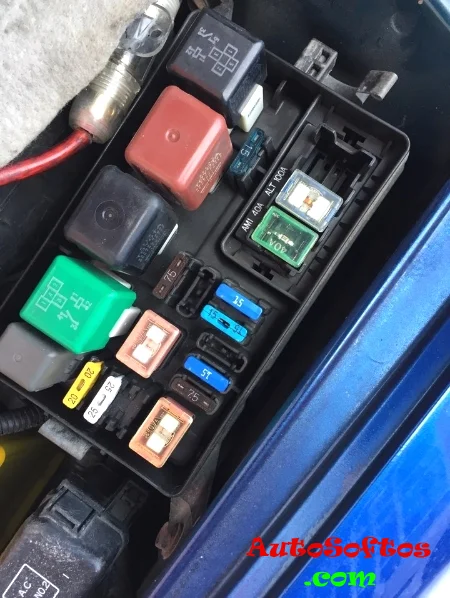

Блок реле и предохранителей №2
Находится с левой стороны рядом с аккумулятором.
Схема
Обозначение
| а. | 30А АМ2 — цепь АМ2 замка зажигания (выводы IG2, ST2) |
| b. | 30А FAN — вентилятор радиатора |
| с. | 40А АМ1 — цепь вывода АМ1 замка зажигания (выводы ACC, IG1, ST1),80А GLOW (дизельные) — свечи |
| d. | 80/100А ALT (бензин) — зарядка АКБ, АМ1 (дизельные), АМ1 (2Е) |
| е. | 50А ABS — АБС |
| 1. | 20А DOME — электропривод и освещение в салоне |
| 2. | 20А HA7-HORN — аварийная сигнализация, звуковой сигнал |
| 3. | 7,5А FAN-I/UP — повышение холостого хода |
| 4. | 7,5А ALT-S — зарядка |
| 5. | 7,5A Spare — запасной |
| 6. | 15А Spare — запасной |
| 7. | 20А Spare — запасной |
| 8. | 15А HEAD (RH) — правые фары |
| 9. | 15А HEAD (LH) — левые фары |
| 10. | 15А EFI F-HTR — подача топлива |
| A. | HORN — Реле сигнала |
| B. | FAN — Реле вентилятора охлаждения |
| С. | E/G-MAIN — Главное реле |
| D. | HEAD — Реле фар |
| E. | EFI — Реле двигателя |
Блок реле и предохранителей №5
Правый руль

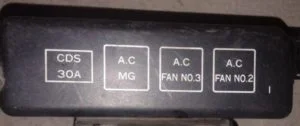

Схема с крышки блока
Назначение
- 30A CDS — Вентилятор конденсатора
- AC MG — Реле муфты кондиционера
- AC FUN №3 — Реле вентилятора охлаждения 3
- AC FUN №2 — Реле вентилятора охлаждения 2

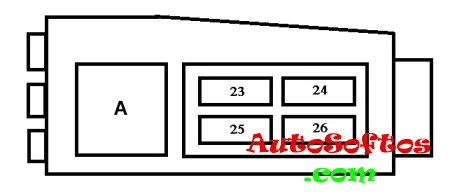

Левый руль

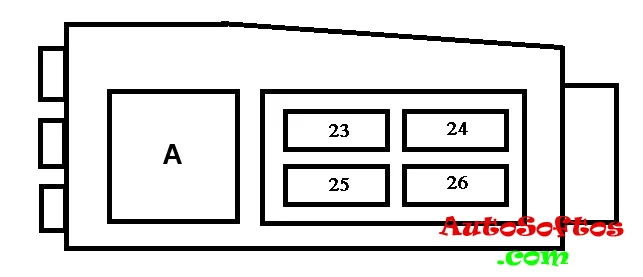

Схема
Описание
| 23. | 10A HEAD (LH-UPR) — Левая фара (дальний свет) |
| 24. | 10A HEAD (LH-LWR) — Левая фара (ближний свет) |
| 25. | 10A HEAD (RH-UPR) — Правая фара (дальний свет) |
| 26. | 10A HEAD (RH-LWR) — Правая фара (ближний свет) |
| А. | DIMMER — Реле переключателя света |
