Предохранители audi a8 d2 и блоки реле с расшифровкой

  • Разместил: klays067;
  • Прочитано: 355;
  • Дата: 13-07-2022, 04:14;
  • Сообщить о ошибке

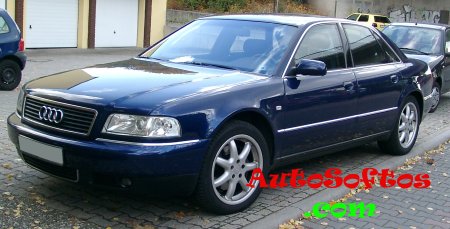

Автомобиль Audi a8 d2 появился на рынке в 1994 году. Выпускалась данная модель в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 года. За это время получила 2 рестайлинга. Мы предоставим Вам схемы блоков реле и предохранителей ауди а8 д2 с описанием элементов.

Общая схема электронных блоков в ауди а8 д2





1. Блок управления системой круиз-контроля – J213;
2. Блок управления подушками безопасности – J234;
3. Диагностический разъем в центральной консоли под пепельницей;
4. Реле и блоки предохранителей в багажном отсеке с право;
5. Аккумулятор / дополнительная батарея;
6. Звуковой сигнал противоугонной системы – H8;
7. Кронштейн для блоков управления;
8. Блок управления зеркальной памятью – J267, стойка B, сторона водителя;
9. Блок управления регулировкой высоты рулевой колонки / ремня безопасности – J352 под ковром;
10. Блок управления цилиндром с подогревом – J210;
11. Реле под полкой со стороны водителя (вспомогательный ретранслятор на рулевой панели слева);
12. Блок управления ABS – J104 и вентилятор радиатора реле 3-й скорости – J135, под полом со сторона водителя;
13. Блок электроники в пространстве для ног переднего пассажира;
14. Блок предохранителей, правая стойка, в пространстве для ног переднего пассажира.

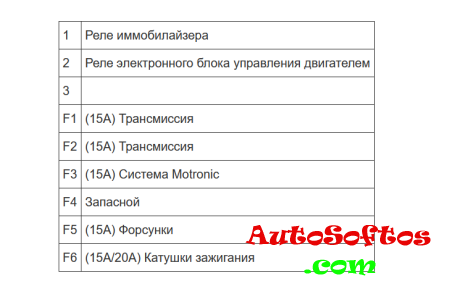

Блок предохранителей и реле в моторном отсеке



1. Электронный блок управления КПП
2. Круиз контроль
3. Блок управления двигателем.


Второй блок реле и предохранителей под капотом



Схема

Предохранители audi a8 d2 и блоки реле с расшифровкой


Описание элементов схемы





Блок предохранителей и реле в багажнике



Для доступа необходимо снять накладку с правой стороны багажного отделения.



Общая схема





Обозначение



1 – Клеммная коробка 30 (TV2)
2 – Предохранитель гидравлического насоса ABS (S53) 50 A
3 – Предохранитель сидений с подогревом (S38) 20 A
4 – Предохранитель на клеммах 30 – буксировка прицепа (S77) 20 A
5 – Запасной
6 – ABS (S54) 25 A
7 – Предохранитель (S92) 15/20 A
8 – Второй предохранитель батареи (S65) 60 A
9 – Телефон (S119) 15 A
10 – Запасной
11 – Запасной
12 – Реле защиты аккумулятора (J7)
13 – Запасной
14 – Предохранитель сидения (S45) 20 A
15 – Запасной
16 – Запасной

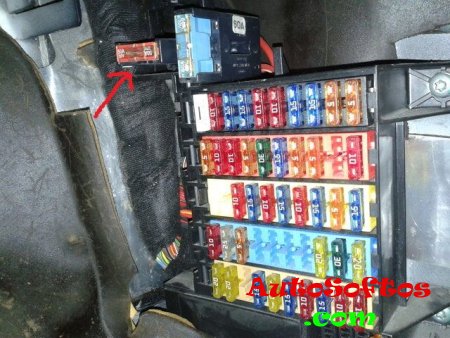

Блок предохранителей в нише ног у пассажира

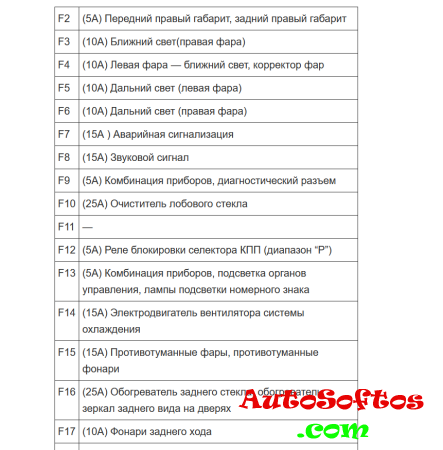

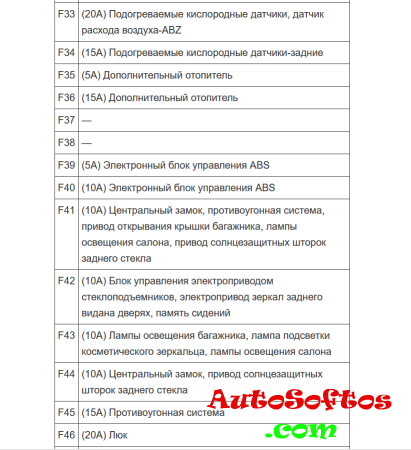

Подробная расшифровка

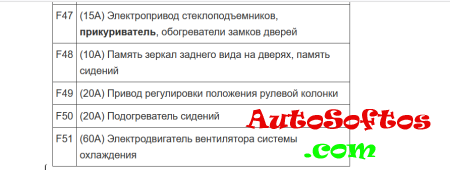

За прикуриватель отвечают предохранители номер 23 и 47 на 15А.

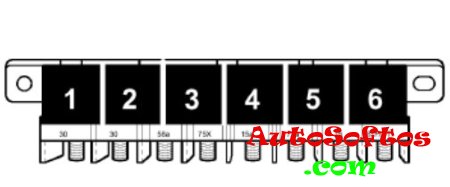

Блоки реле в нише для ног переднего пассажира

Схема





Назначение



1. реле вспомогательных цепей зажигания
2. реле звукового сигнала
3. реле очистителя/омывателя фар
4. реле стартера
5. реле прерывистого режима работы стеклоочистителя/стеклоомывателя
6. реле топливного насоса


Схема реле





Описание



1 — реле включения габаритной лампы двери/подсветки проема двери
5 — реле освещения в дневное время
6 — реле фар
2 (40А) — система отопления вентиляции
3 (30А) — электропривод правого сиденья
4 (30А) — электропривод левого сиденья

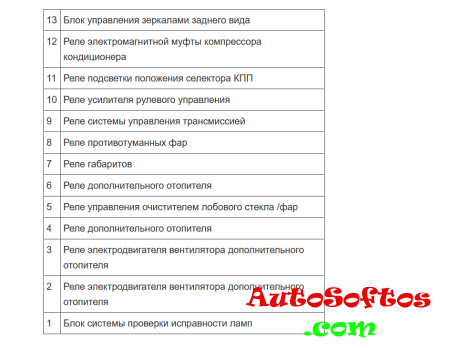

Реле





Назначение
