Описание предохранителей и реле Лада Калина со схемами блоков

  • Разместил: klays067;
  • Прочитано: 11;
  • Дата: 4-07-2024, 07:35;
  • Сообщить о ошибке


Здесь мы покажем описание предохранителей и реле Лада Калина 1 го поколения со схемами блоков и фотографиями. Отметим предохранитель отвечающий за прикуриватель.

Главный блок

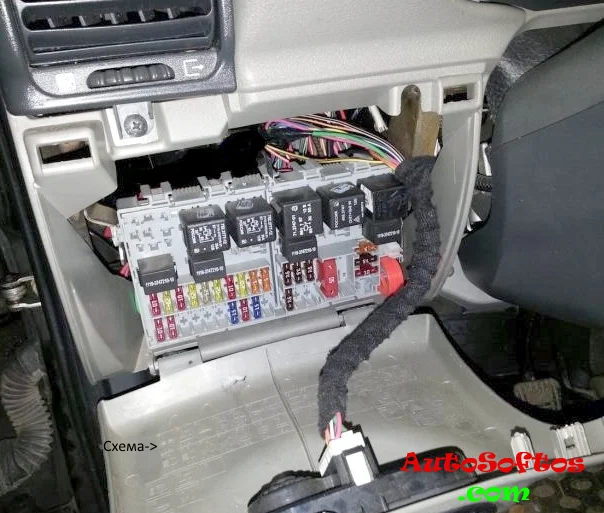

Основной блок с предохранителями и реле находится под панелью приборов со стороны водителя, за защитной крышкой.

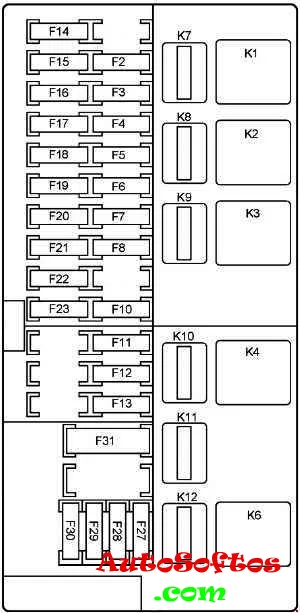

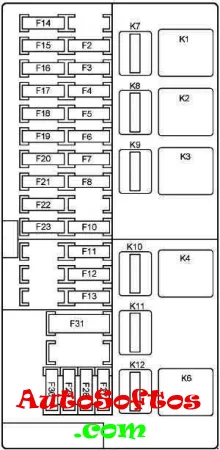

Схема Вариант 1

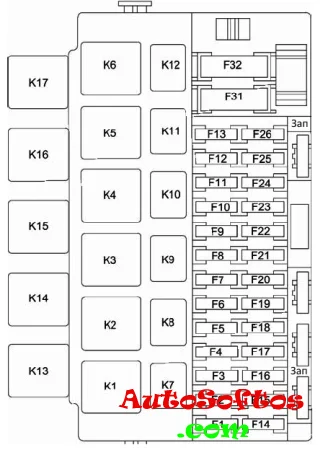

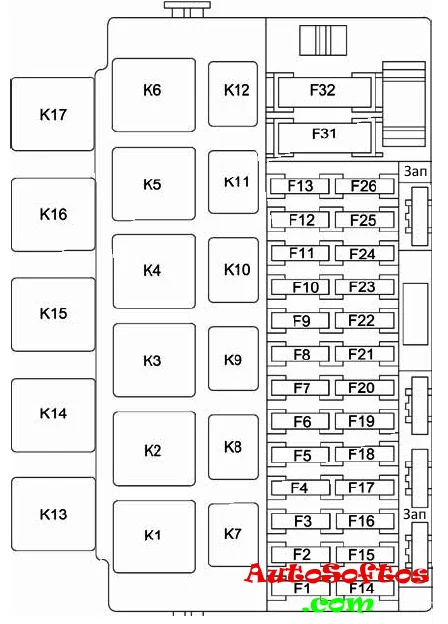

Схема Вариант 2

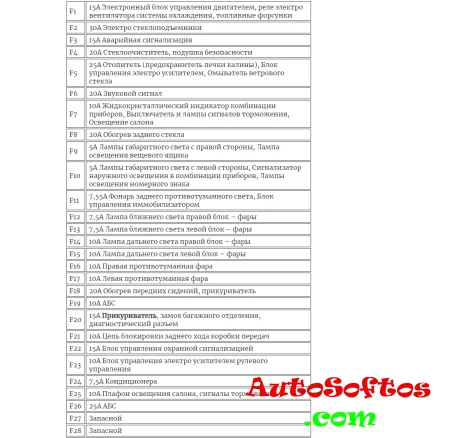

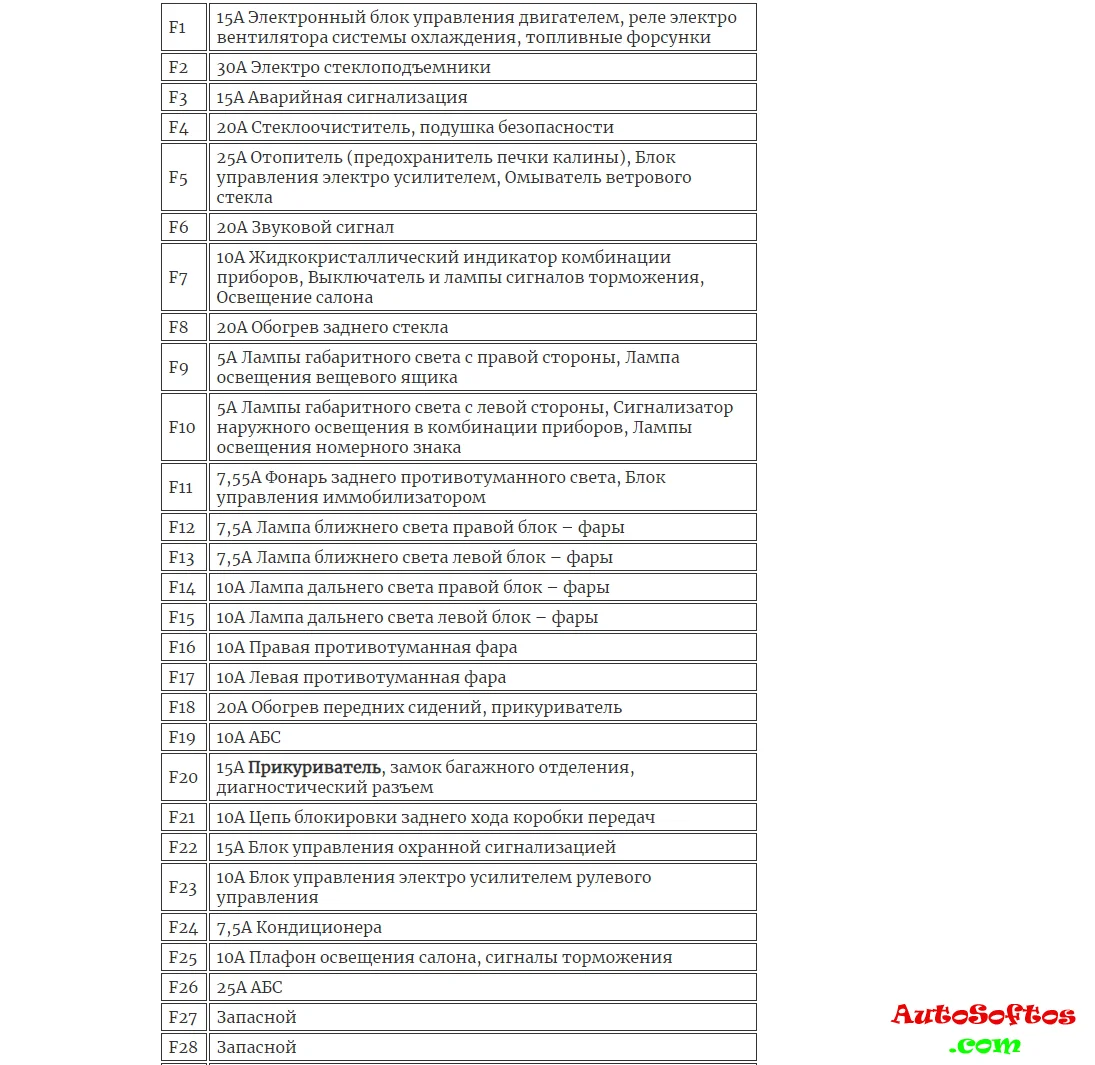

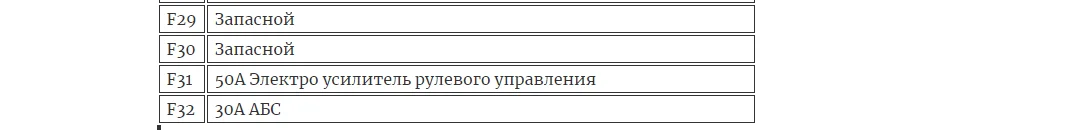

Описание предохранителей





За прикуриватель отвечает предохранитель номер 20 на 15А.

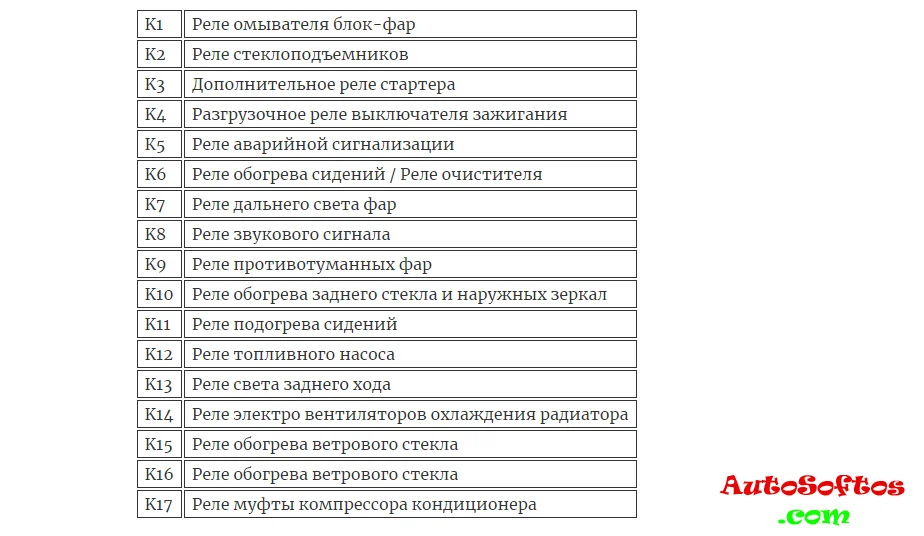

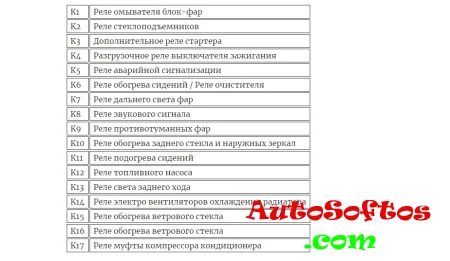

Назначение реле





Блок системы управления двигателем



Данный блок расположен в центральной консоли.

Предохранители отвечающие за работу двигателя, находятся сверху под защитной крышкой.

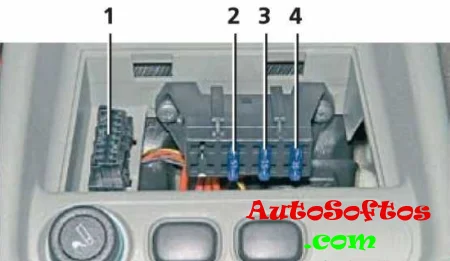

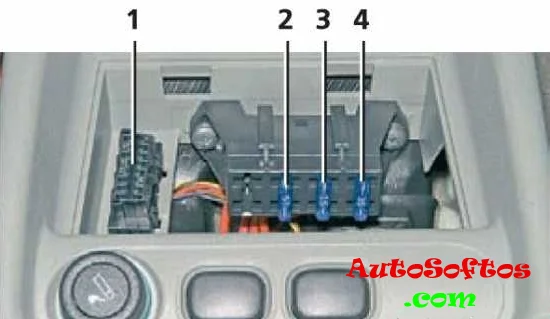

Схема





Обозначение



1. Диагностический разъем
2. 15А – Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
3. 15А – Топливный насос, предохранитель бензонасоса калины.
4. 15А – Цепи постоянного питания контроллера (ЭБУ)

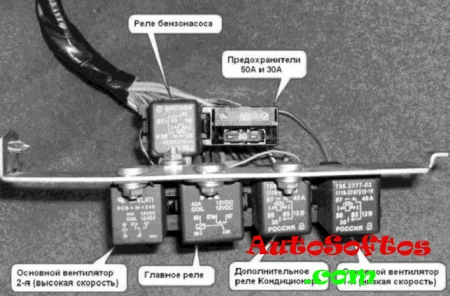

Реле находятся в правой нижней части консоли, там же крепятся предохранители электровенти­лятора системы охлаждения.
Описание предохранителей и реле Лада Калина со схемами блоков


Схема
